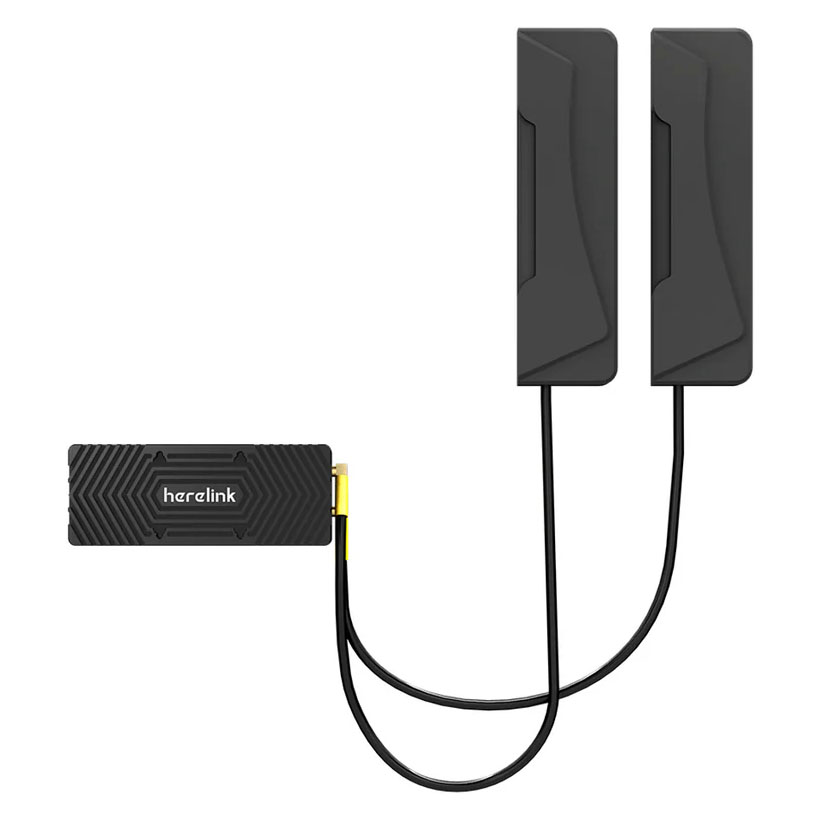

Cubepilot Herelink Air Unit 1.1

Herelink Air Unit 1.1 je jednotka pro instalaci na dron nebo letadlo kompatibilní s Herelink ovladačem. Herelink systém umožňuje přenos HD videa, telemetrie, RC řízení a připojení zařízení s ethernet rozhraním. Herelink pracuje v pásmu 2,4 GHz. Latence videa je přibližně 110 ms s dosahem až několika kilometrů. Herelink je určený pro pokročilé drony se systémem ArduPilot nebo PX4 a stabilizací.

Herelink Air Unit 1.1 disponuje 2× micro HDMI konektory pro připojení kamer, 2× S.Bus výstupem pro přenos RC signálu z Herelink ovladače a UART konektorem pro přenos MAVLink telemetrie z řídicí jednotky dronu. Napájení jednotky je možné v rozsahu 6–12 V.

Tělo jednotky je vyrobeno z hliníkové slitiny, která zajišťuje mechanickou odolnost i efektivní odvod tepla. Hmotnost jednotky včetně antén je přibližně 98 g a rozměry 78,5 × 30 × 15 mm umožňují integraci i do menších platforem. Dodávané antény pro pásmo 2,4 GHz se připojují přes MMCX konektory.

Verze Air Unit V1.1 je rozšířena o SD slot pro budoucí využití a Ethernet rozhraní, které umožňuje přístup k síťovým zařízením a rozšíření funkcionality pomocí síťových protokolů. Micro USB port slouží pro ladění a aktualizace firmwaru.
