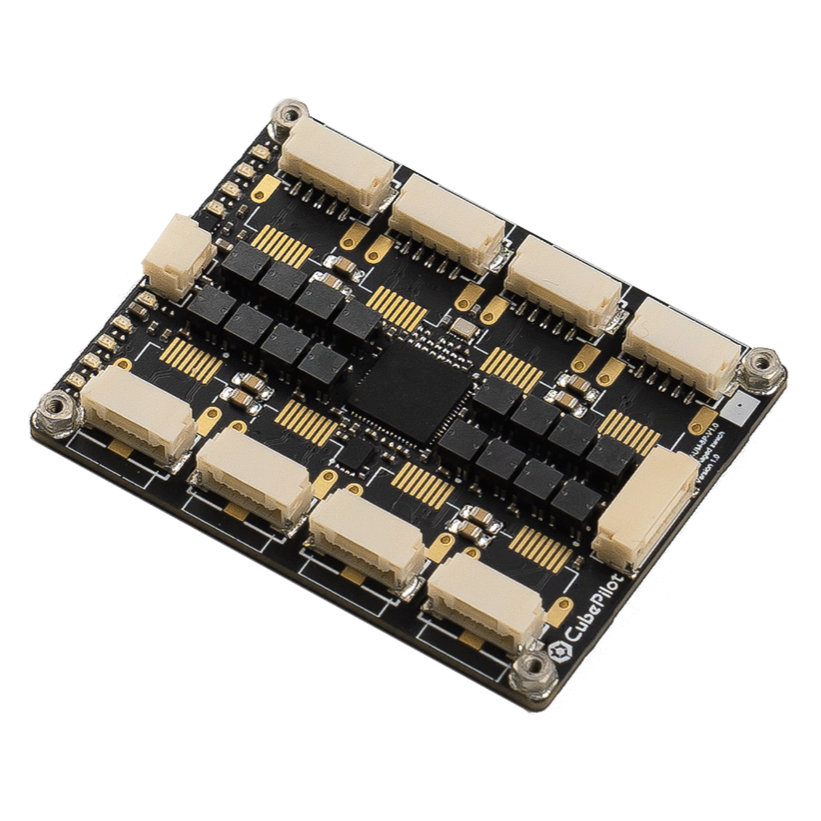

CubePilot CubeLAN 8-Port Switch

CubeLAN 8 Port Switch je miniaturní 8portový Ethernet switch pro propojení více síťových zařízení v drone systémech CubePilot. Switch umožňuje současné připojení až osmi zařízení — například řídicí jednotky, palubního počítače, IP kamery nebo dalších síťových periferií. Podporuje rychlosti 10/100 Mbit/s a funkci Auto MDI-MDIX, takže typ kabelu (přímý nebo zkřížený) nehraje roli.

Switch se napájí napětím 4–5,5 V přes konektor JST SM02B-GHS. Ethernetová rozhraní jsou vyvedena přes konektory JST SM05B-GHS a TE Connectivity 2294415-1. Rozměry desky jsou 41,15 × 52,58 mm.
