BL-M8812EU2 Wi-Fi modul (RTL8812EU)

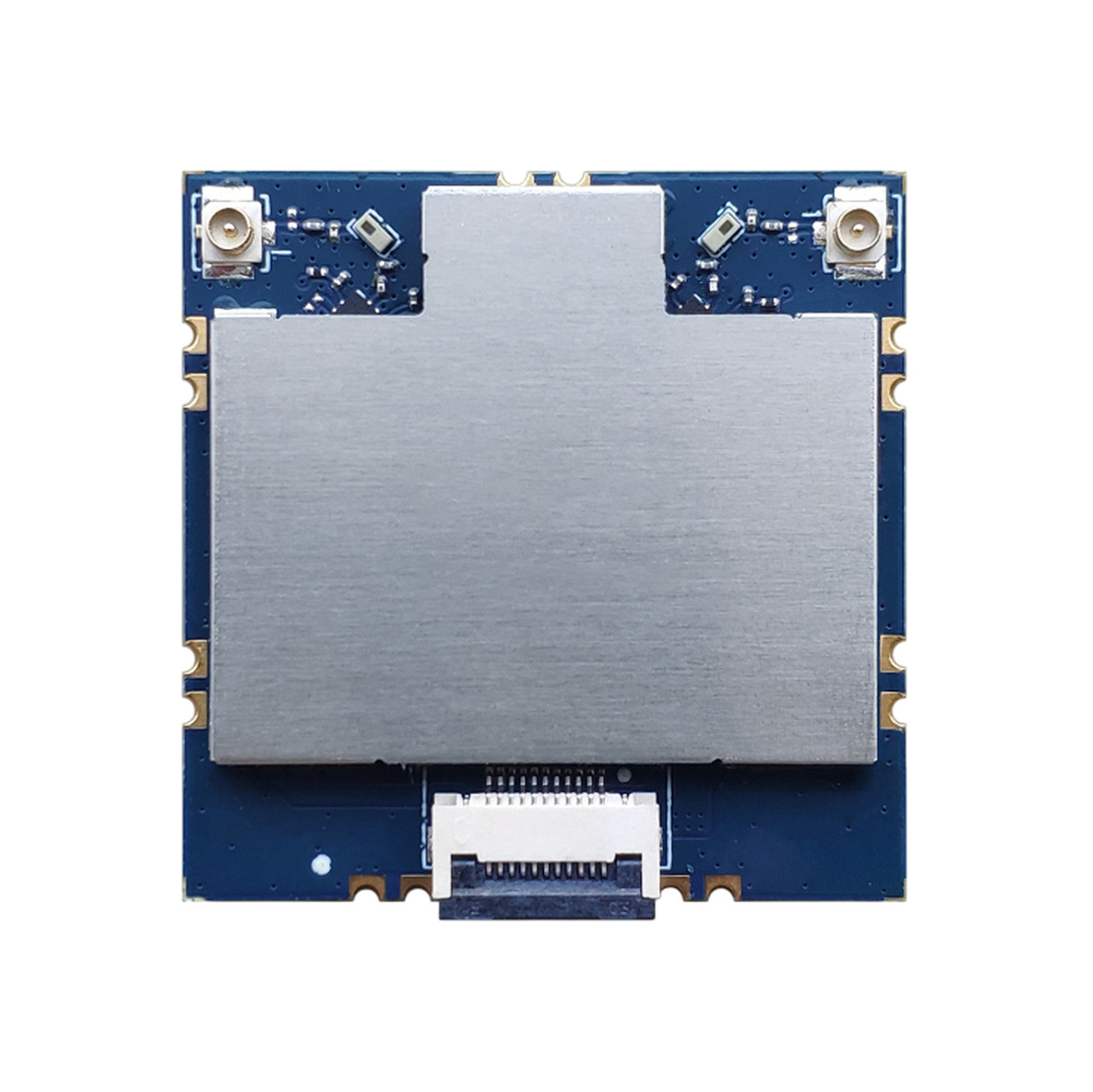

LB-LINK BL-M8812EU2 je výkonný 5GHz Wi-Fi modul s čipem Realtek RTL8812EU, vhodný pro stavbu vlastního digitálního přenosu obrazu v systému OpenIPC nebo WFB-ng. Jde o samotnou osazenou desku o rozměru 32x32mm, která se k IP kameře nebo jednodeskovému počítači připojuje přes rozhraní USB 2.0.

OpenIPC je otevřený projekt pro digitální FPV přenos obrazu. Využívá IP kamery a Wi-Fi moduly, ze kterých lze postavit HD videopřenos pro RC modely s relativně nízkou latencí. Projekt je často používán pro experimentální nebo vývojové FPV systémy, kde je potřeba mít plnou kontrolu nad hardwarem i softwarem. BL-M8812EU2 v takové sestavě tvoří rádiovou část — na modelu jako video vysílač, na zemi jako přijímač.

Modul pracuje v pásmu 5150-5850MHz podle standardu IEEE 802.11a/n/ac v konfiguraci 2T2R (dvě antény pro vysílání i příjem). Každá anténní větev má vlastní výkonový zesilovač (FEM), výrobce uvádí vysílací výkon až 29dBm (cca 800mW). Spolu s podporou úzkého kanálu 10MHz to výrazně prodlužuje dosah spojení. V běžném Wi-Fi režimu nabízí šířky kanálu 10/20/40/80MHz a rychlost až 867Mbps. Pro FPV přenos v režimu monitor mode a packet injection (Linux ovladač rtl88x2eu) se podle dokumentace OpenIPC používají šířky 5, 10 a 20MHz, šířka 40MHz zatím funguje jen pro příjem. Antény se připojují přes dva konektory u.FL.

Signály USB, napájení a reset jsou vyvedeny na pájecí plošky po obvodu desky i na FPC konektor. Modul se napájí jediným napětím 5V (4,75-5,25V) s odběrem až 1800mA, proto doporučujeme samostatný 5V zdroj s dostatečnou proudovou rezervou. Výkonové zesilovače vytvářejí hodně tepla a výrobce pro stabilní provoz předepisuje přídavný chladič o velikosti alespoň 32x32mm s teplovodivou podložkou. Při vyšších výkonech doporučujeme chladič s ventilátorem. Modul není vhodný pro pájení přetavením (reflow) — vysoká teplota by poškodila teplovodivou podložku mezi čipem a stíněním.

Nezapínejte vysílání bez připojených antén. Modul nemá ochranu proti provozu bez antény a výkonový zesilovač se může nenávratně poškodit.

OpenIPC doporučujeme technicky zdatnějším uživatelům. Wi-Fi video přenosy jsou vhodné především pro FPV křídla a drony s GPS stabilizací. Kvůli vyšší latenci není přenos vhodný pro akrobatické freestylové nebo závodní drony.

Součástí balení není anténa, chladič ani propojovací kabel.
