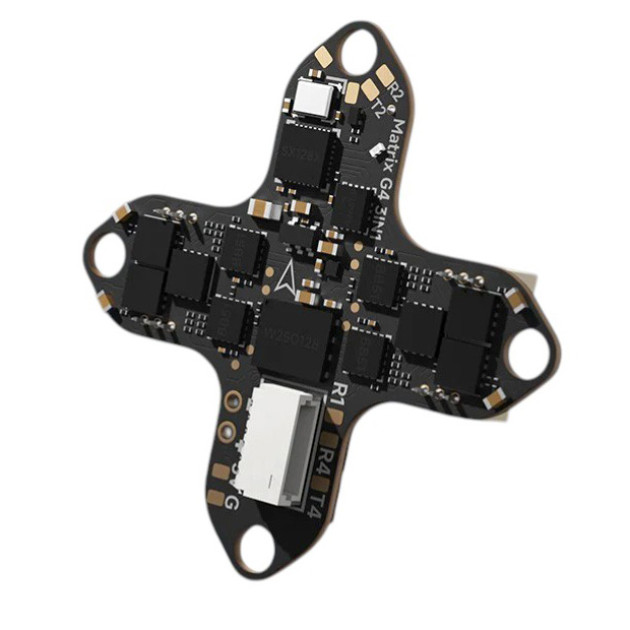

BetaFPV Matrix G4 3v1 HD (FC+ESC+ELRS RX)
BETAFPV Matrix G4 3v1 je AIO deska určená pro 1S TinyWhoopy a další malé FPV drony s digitálním přenosem obrazu. Deska obsahuje řídicí jednotku, regulátory a RC přijímač. Deska je osazena na 1 mm tlustém PCB pro dobrou odolnost. Pro snadné připojení motorů je deska vybavena konektory. Pro nižší hmotnost používá deska externí USB-C konektor, který se připojuje přes malý konektor na desce. Pro připojení digitálního video vysílače je k dispozici konektor i pájecí pady. Součástí desky je 5V/3A BEC, který umožňuje bezproblémové napájení digitálních video vysílačů.
Řídicí jednotka je vybavena procesorem STM32G473 a gyroskopem BMI270. K dispozici je také 16 MB paměť pro blackbox. Integrované 4v1 regulátory zvládnou proud až 12 A a používají firmware Bluejay.
RC přenos zajišťuje integrovaný ELRS 2,4 GHz přijímač připojený přes UART. UART propojení je na desce dostupné a v případě potřeby lze integrovaný přijímač odpojit a připojit externí. Interní ELRS přijímač používá drátovou anténu napájenou přímo na desce.
Klíčové vlastnosti
- Napájení: 1S Lipo/LiHV
- CPU: STM32G473CEU6 (168 MHz)
- Gyro: BMI270
- BEC: 5V/3A
- Paměť pro blackbox: 16 MB
- Senzor: Napěťový a proudový
- USB port: SH1.0 4pinový
- ESC: 12 A Bluejay
- RC přijímač: Integrovaný UART ELRS 2.4 G
- Betaflight Target: BETAFPVG473
- Firmware ESC: A_X_5_96KHz Bluejay
- Konektory motorů: JST1.25-3pin
- Montážní díry: 25,5 mm x 25,5 mm
- Hmotnost: 3,8 g
Obsah balení
- 1x Řídicí jednotka
- 1x Externí USB-C konektor
- 1x BT2.0 konektor s kabelem
- 1x Sada softmountů a šroubků
- 1x Propojovací kabel
