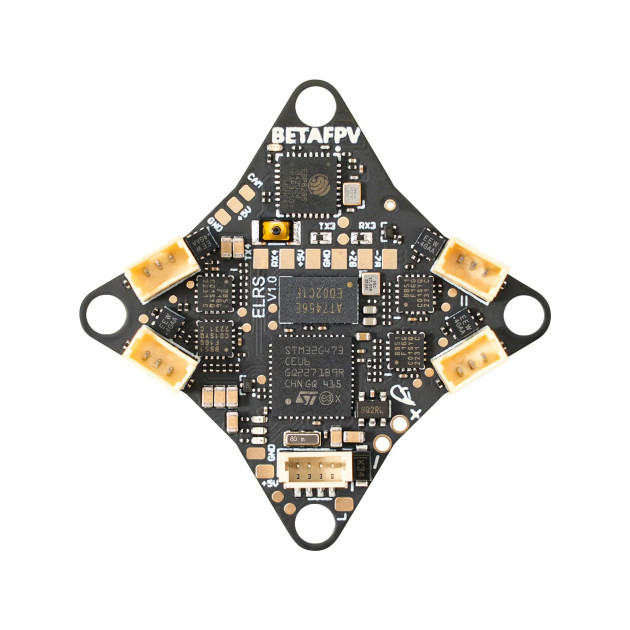

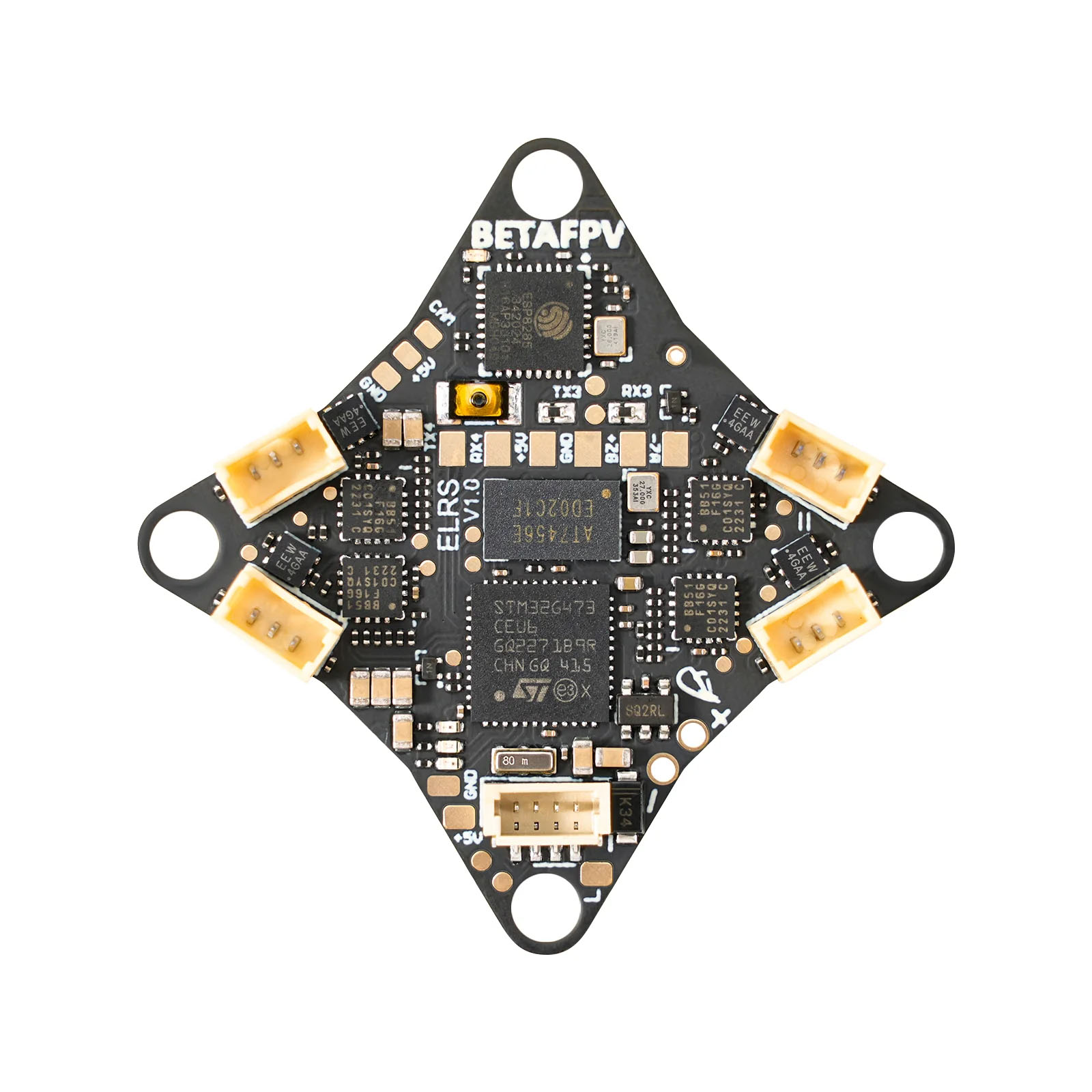

BetaFPV Matrix G4 5v1 (FC+ESC+ELRS RX+VTX)
BETAFPV Matrix G4 5v1 je AIO deska určená pro 1S TinyWhoopy a další malé FPV drony. Deska obsahuje řídicí jednotku, regulátory, RC přijímač, analogový video vysílač a OSD čip. Deska je osazena na 1mm tlustém PCB pro dobrou odolnost. Pro snadné připojení motorů je deska vybavena konektory. Díky tomu je deska vhodná především pro začínající a rekreakční piloty.
Řídicí jednotka je vybavena procesorem STM32G473 a gyroskopem ICM42688P. K dispozici je také 16MB paměť pro blackbox. Integrované 4v1 regulátory zvládnou proud 5A a používají firmware Bluejay.
Vestavěný 5,8GHz video vysílač umožňuje přenos analogového obrazu s výkonem 25/100/200/400 mW. Díky podpoře protokolu SmartAudio je nastavení vysílače snadné skrz Betaflight. Pro indoor létání se z důvodu snížení tepla a spotřeby bateriie doporučuje používat 25-100mW. Anténa se připojuje přes u.FL konektor. RC přenos zajištuje integrovaný ELRS 2.4GHz přijímač připojený přes UART. UART propojení je na desce dostupné a v případě potřeby lze integrovaný přijímač odpojit a připojit přijímač externí. Interní ELRS přijímač používá drátovou anténu napájenou přímo na desku.
Klíčové vlastnosti
- Napájení: 1S Lipo/LiHV
- CPU: STM32G473CEU6 (168 MHz)
- Gyro: ICM42688P
- Paměť pro blackbox: 16 MB
- Senzor: Napěťový a proudový
- USB port: SH1.0 4pinový
- ESC: 5A Bluejay
- RC přijímač: Integrovaný UART ELRS 2.4G
- Betaflight Target: BETAFPVG473
- Firmware ESC: A_X_5_96KHz Bluejay
- Konektory motorů: JST1.25-3pin
- Výkon VTX: 25/100/200/400/PIT
- Frekvence: 5,8 GHz, 48 kanálů
- Protokol VTX: SmartAudio2.0
- Montážní díry: 26 mm x 26 mm
- Hmotnost: 3,92g
Obsah balení
- 1x Řídicí jednotka
- 1x 2.4GHz anténa
- 1x Externí USB-C konektor
- 1x 5.8GHz anténa
- 1x BT2.0 konektor s kabelem
- 1x Sada softmountů
