Axisflying VERTEX5 DC O4

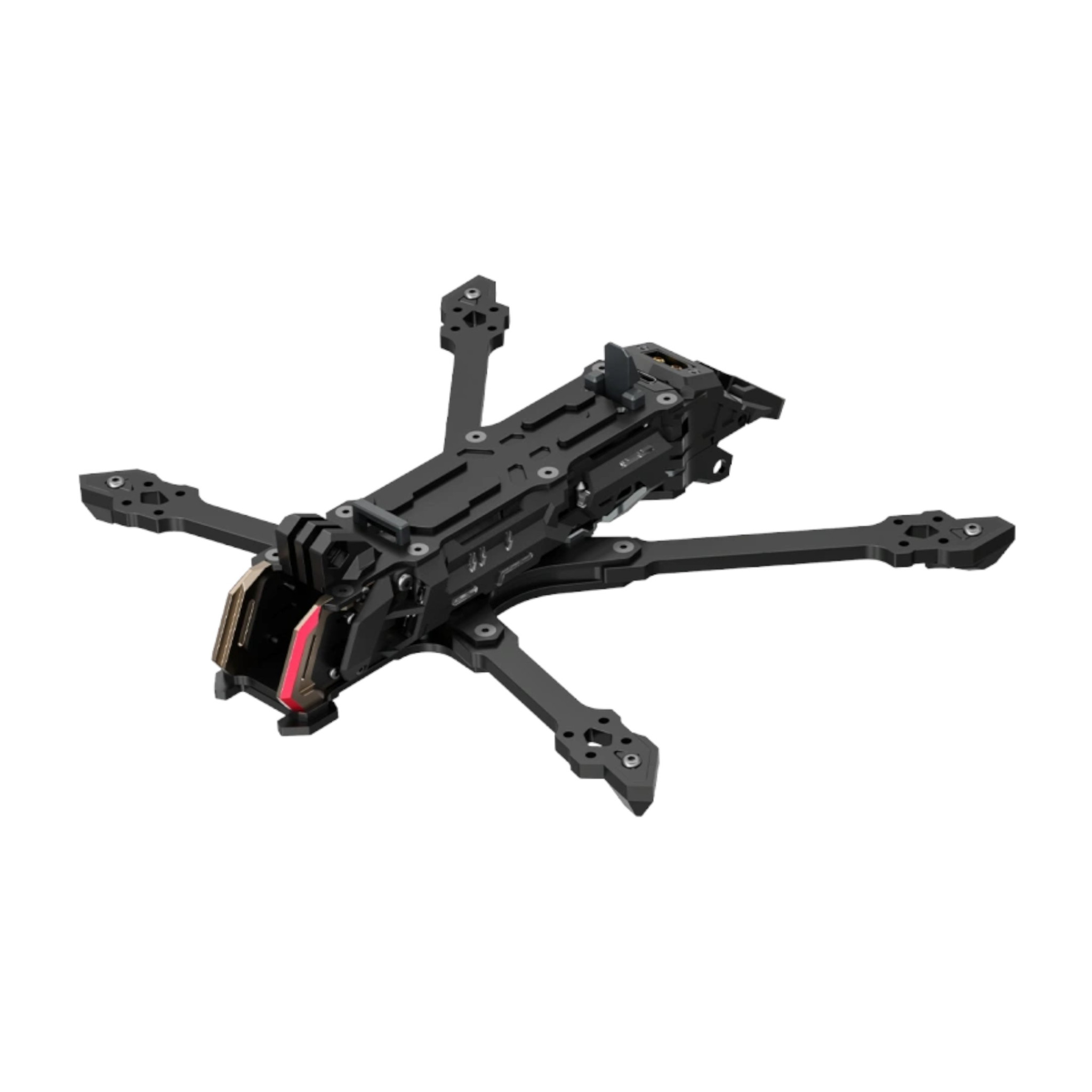

Axisflying VERTEX5 DC je 5" freestylový rám s plně krytým tělem, navržený pro digitální přenos obrazu DJI O4 Pro a DJI O4 Wide. Označení DC znamená konfiguraci Deadcat — přední ramena jsou roztažená více do stran než zadní, takže vrtule nezasahují do záběru kamery. Rám se proto hodí nejen pro freestyle, ale i pro cinematic létání a natáčení na akční kameru. Diagonální vzdálenost motorů je 224mm, rám pojme vrtule velikosti 5,1" a váží 198g.

Konstrukce kombinuje karbon T700 s povrchovou úpravou a CNC frézované díly z eloxovaného hliníku 7075. Ramena jsou z 5mm karbonu a jsou rozšířená, díky čemuž se síla při nárazu rozloží do konstrukce a nesoustředí se do jednoho místa. Spodní plato má tloušťku 3mm, střední a horní 2mm. Boky těla uzavírají tvarované bočnice, které chrání elektroniku před nečistotami a nárazy. Bočnice mají rychloupínání — po otočení šroubů se sundají a k elektronice je přístup bez rozebírání celého rámu.

Stack se montuje na rozteč 20x20mm M3, na výšku je pro něj k dispozici 20mm. Pro řídicí jednotku je v rámu prostor 47x33x10mm, pro regulátor 47x40x8mm. Skutečná kompatibilita závisí na výšce pájených spojů a vedení kabelů. Motory se uchytí na rozteč 16x16mm M3, kabely motorů vedou po ramenech v hliníkových průchodkách, které je chrání před poškozením. Video vysílač se připevňuje na zadní CNC hliníkový chladič s roztečí 25,5x25,5mm M2. Chladič s velkými žebry odvádí teplo z vysílače a zároveň zpevňuje zadní část rámu. Kamera o šířce 20mm se uchytí mezi hliníkové bočnice, které při nárazu chrání i objektiv. USB port, slot na SD kartu a tlačítko BOOT zůstávají po sestavení volně přístupné.

Baterie se uchycuje rychloupínacím systémem. Baterie s deskou rychloupínání se nasune na horní plato a zajistí západkou, takže při každém letu sedí na stejném místě a rozložení hmotnosti se nemění. V balení jsou tři desky rychloupínání s protiskluzovými podložkami. Klasické uchycení lipo páskem zůstává zachováno. Součástí sady jsou také držáky přijímače, sklopného GPS modulu, antény a GoPro kamery z plastu vyráběného vstřikováním, přistávací nožičky, bzučák a COB LED, která svítí průsvitnými okénky na spodní straně rámu.
