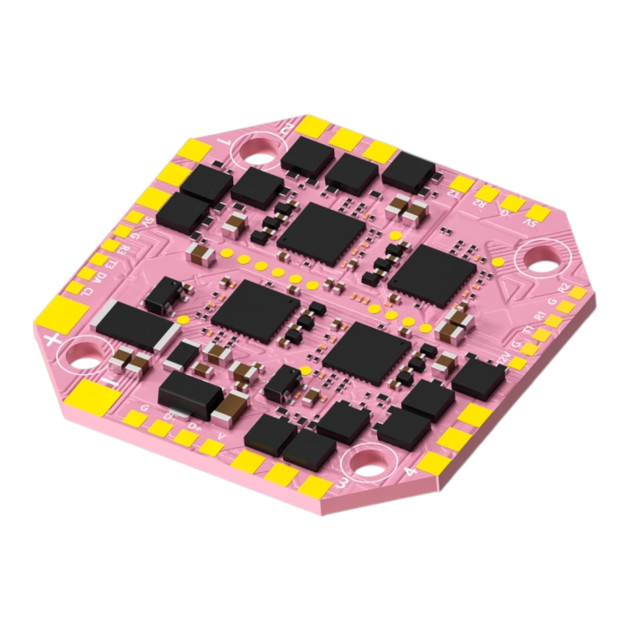

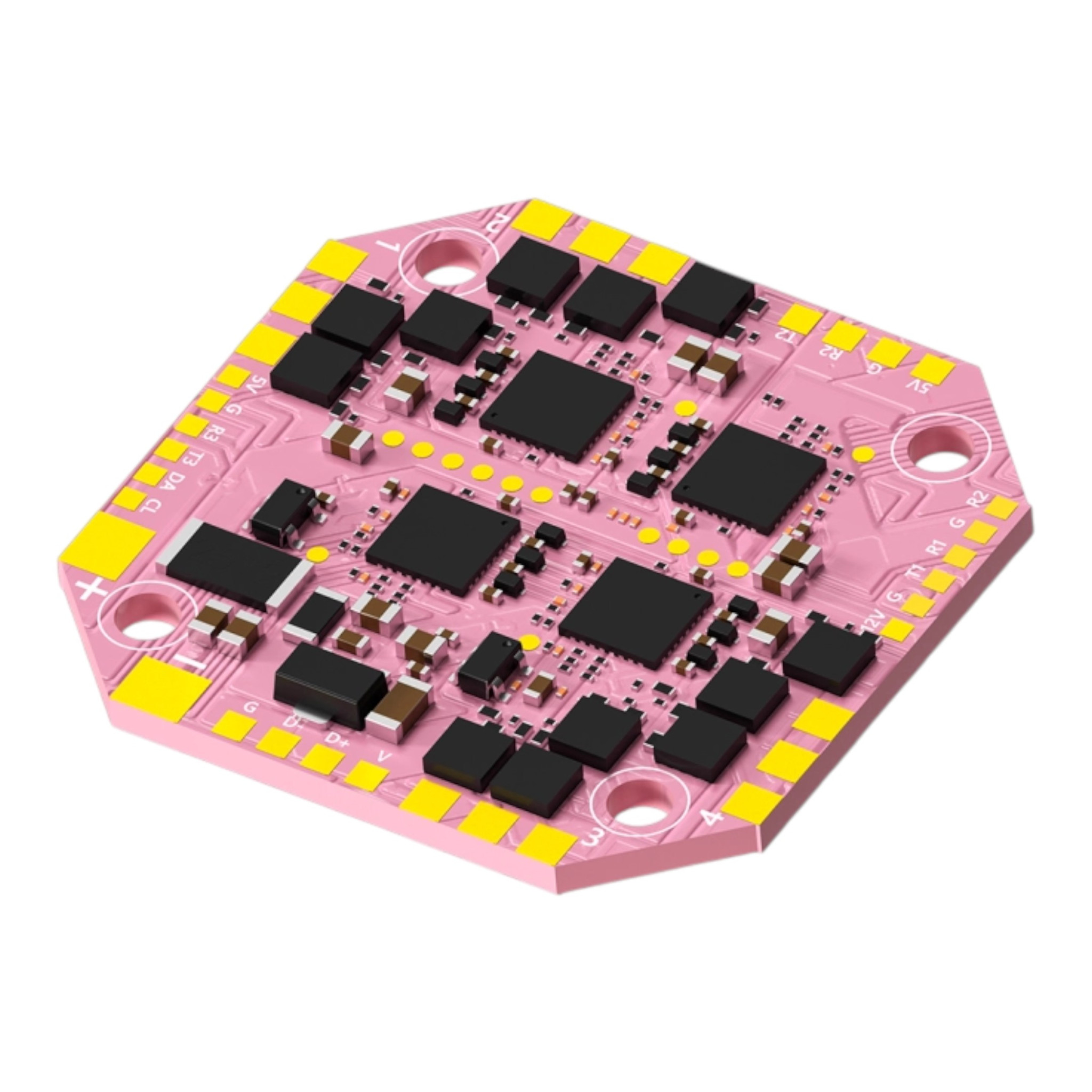

Axisflying H743 25A je AIO deska kombinující řídicí jednotku a regulátory v jednom. Deska je vhodná pro menší 2–3" drony napájené 3S LiPo baterií. Deska disponuje čipem pro analogové OSD a je tako vhodná pro drony s digitálním i analogovým videopřenosem. Deska se připojuje přes externí USB-C konektor.
Základem řídicí jednotky je mikroprocesor STM32H743 a gyroskop ICM42688. Deska také disponuje 16MB pamětí pro blackbox a barometrem pro měření výšky. Regulátory zvládnou proud až 25A a používají firmware AM32. Jsou tak vhodné pro motory velikosti 1404 a podobné. Napájení periferií zajišťuje 5V/3A a 12V BEC. Součástí desky je také senzor proudu. Dostupné jsou také I2C pady pro připojení GPS modulu s kompasem
Rozteč montážních otvorů je 25,5 × 25,5 mm, rozměry desky 36 × 36 mm a hmotnost 10,6 gramů.
Klíčové vlastnosti
- Vstupní napětí: 3S LiPo
- Montážní díry: 25,5x25,5mm
- USB konektor: externí
- Betaflight target: AXISFLYING H743 AIO
- Procesor: STM32H743
- Gyro: ICM42688
- Senzor proudu: Ano
- Paměť pro blackbox: 16MB
- Analogové OSD: ano
- Barometr: Ano
- BEC: 5V/3A + 12V
- Proud regulátoru: 25A
- ESC firmware: AM32
- Napájecí konektor: XT30
- Velikost: 36x36mm
- Hmotnost: 10,6g
Obsah balení
- 1× Řídicí jednotka AXISFLYING H743 AIO 25A
- 1× Elektrolytický kondenzátor
- 4× M3 silikonový antivibrační sloupek
- 4× Nylonová matice
- 4× Šroub s půlkulatou hlavou na imbus
- 2× 4pinový silikonový kabel
- 1× 6pinový silikonový kabel
- 1× 3pinový silikonový kabel
- 1× USB C / SH1.0 konektor
- 1× Propojovací kabel USB-UART
- 1× Napájecí kabel (XT30)
