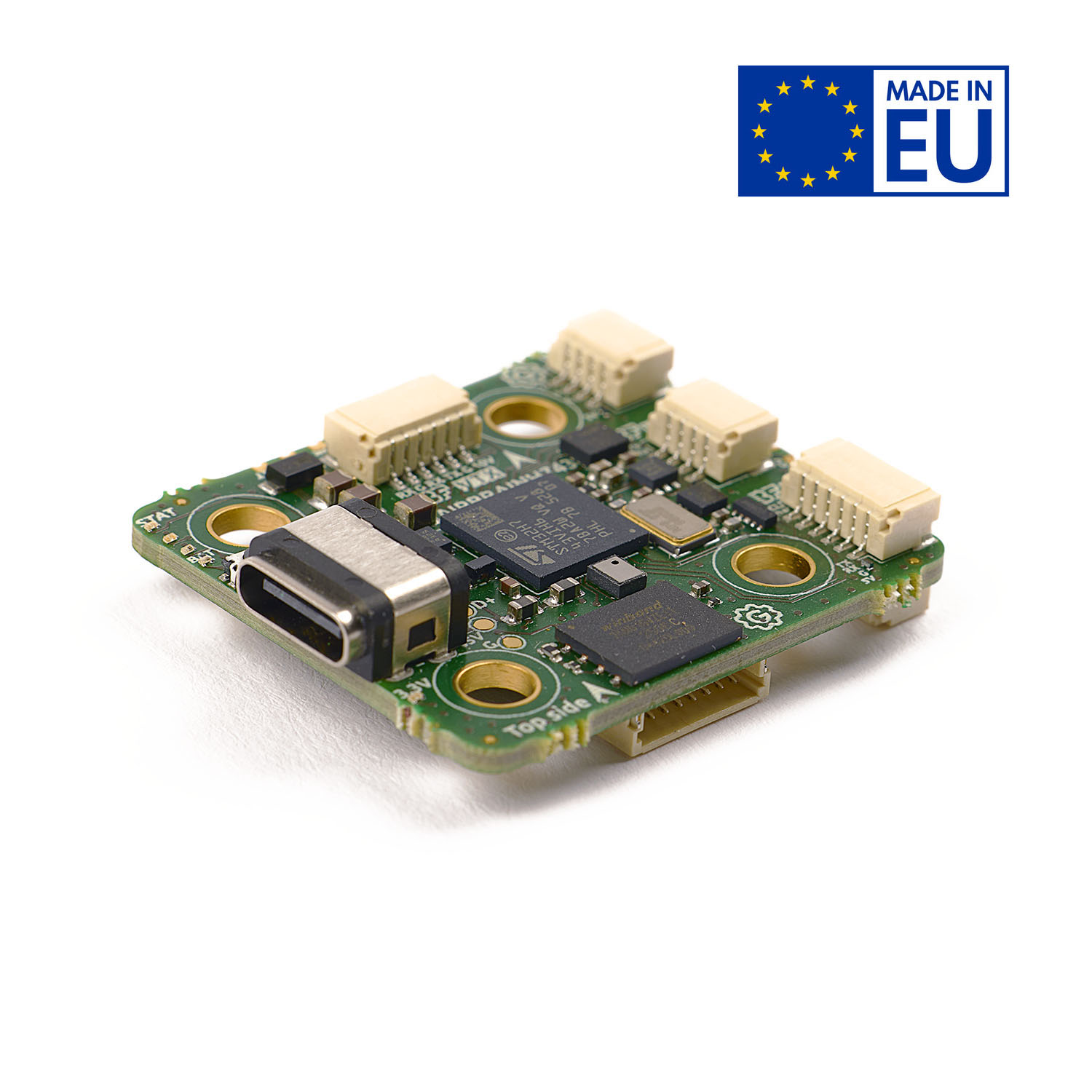

EUnify AirBrain H743 je výkonná řídicí jednotka pro drony, navržená pro maximální spolehlivost a kompatibilitu s firmwarem Betaflight, ArduPilot, PX4 a INAV. Řídicí jednotka je vyráběna v Belgii. Komponenty na desce jsou původem z EU, USA nebo Japonska a žádná část desky tak není dovážena z Číny.
AirBrain H743 podporuje napájení v rozsahu 10–42 V (3–10S LiPo) a je vybavena ochranou proti přepólování a přepětí. Řídicí jednotka je vybavena mikroprocesorem STM32H743, IMU jednotkou ICM-42688-P, magnetometrem LIS3MDLTR pro měření azimutu a barometrem DPS368 pro měření výšky. K dispozici je také 128 MB paměť pro logování dat (Blackbox).
K dispozici jsou dva BEC obvody – 5 V / 2 A pro příslušenství, jako je GPS, přijímač nebo LED pásek, a 10 V / 2,5 A pro napájení kamer nebo video vysílačů. Pro připojení periferií je k dispozici 7× UART, 8× PWM výstup pro motory a serva, I2C i SPI sběrnice. Dále nabízí 2 analogové vstupy (VBAT, CURRENT) a výstup pro pípák a RGB LED pásek. Součástí je také USB-C konektor s krytím IP68.
Deska je určena pro montážní standard 20×20 mm (M3) a má kompaktní rozměry 27×33×18 mm.
Klíčové vlastnosti
- Vstupní napětí: 10–42V (3–10S LiPo)
- Procesor: STM32H743VIH6, 480 MHz, 2MB Flash, 1MB RAM
- Gyro: ICM-42688-P
- Kompas: LIS3MDLTR (3osý magnetometr)
- Barometr: Infineon DPS368XTSA1
- Paměť pro Blackbox: 128MB W25N01GVZEIT
- BEC: 5V/2A, 10V/2.5A
- Rozhraní: 7× UART, 8× PWM, 1× I2C, 1× SPI, SBUS, SWD, ADC (VBAT/CURRENT)
- Konektor USB: Typ-C (IP68)
- Montážní rozteč: 20×20 mm (M3)
- Rozměry: 27×33×18 mm
- Hmotnost: cca 10 g
Uživatelské manuály
Obsah balení
- 1x Řídicí jednotka
