Rotorama OctoPDB 500A

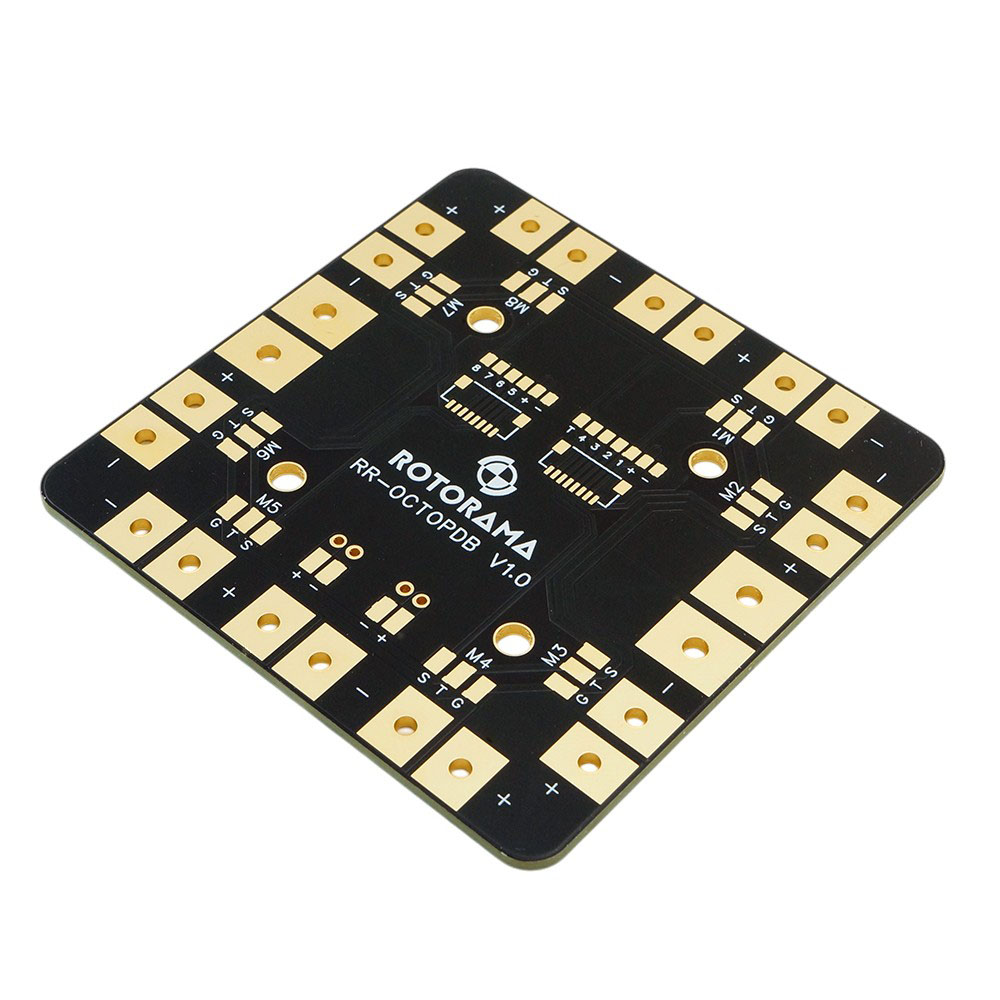

Rotorama OctoPDB je rozvodná deska napětí určená pro výkonné drony se 4, 6 nebo 8 motory. Slouží k rozvodu napájení z baterie na jednotlivé regulátory. Deska je vhodná především pro 15" a větší drony, kdy nejsou 4v1 regulátory dostatečně výkonné. Deska nabízí celkem 10 hlavních výstupů, z toho 8 pro ESC a 2 pro další příslušenství s vysokým odběrem, jako je silný BEC nebo napájení payloadu. U výstupů pro ESC jsou pady pro připojení signálového i telemetrického vodiče z ESC. Pro komfortní propojení s řídicí jednotkou standardním 8pinovým kabelem jsou pady dostupné na středu desky. Na spodu desky jsou další dva výstupy napětí vhodné pro propojení zařízení s odběrem proudu do 2A. Po stranách jdou hlavní pady pro vstup z baterie. PDB lze použít s jednou nebo dvěma bateriemi v paralelním zapojení.

PDB deska je 8vrstvý PCB s 2 OZ mědí, což zajišťuje nízký odpor, rovnoměrné rozložení proudu a lepší tepelnou stabilitu. Díky tomu je deska vhodná pro proudy až 200A na kanál a až 500A celkem. Deska neobsahuje žádnou elektroniku a je tak vhodná pro použití s 6S, 12S nebo i 14S bateriemi. Deska má standardní montážní díry 30,5x30,5mm o velikosti M4. Je určena pro použití s vnitřními softmounty (nejsou součástí balení) a šrouby M3. Vnější rozměry desky jsou 80x80mm. Je tak třeba se ujistit, že je v rámu dronu dostatek prostoru.
