Pilotix F405 65A V1 AIO Bluejay

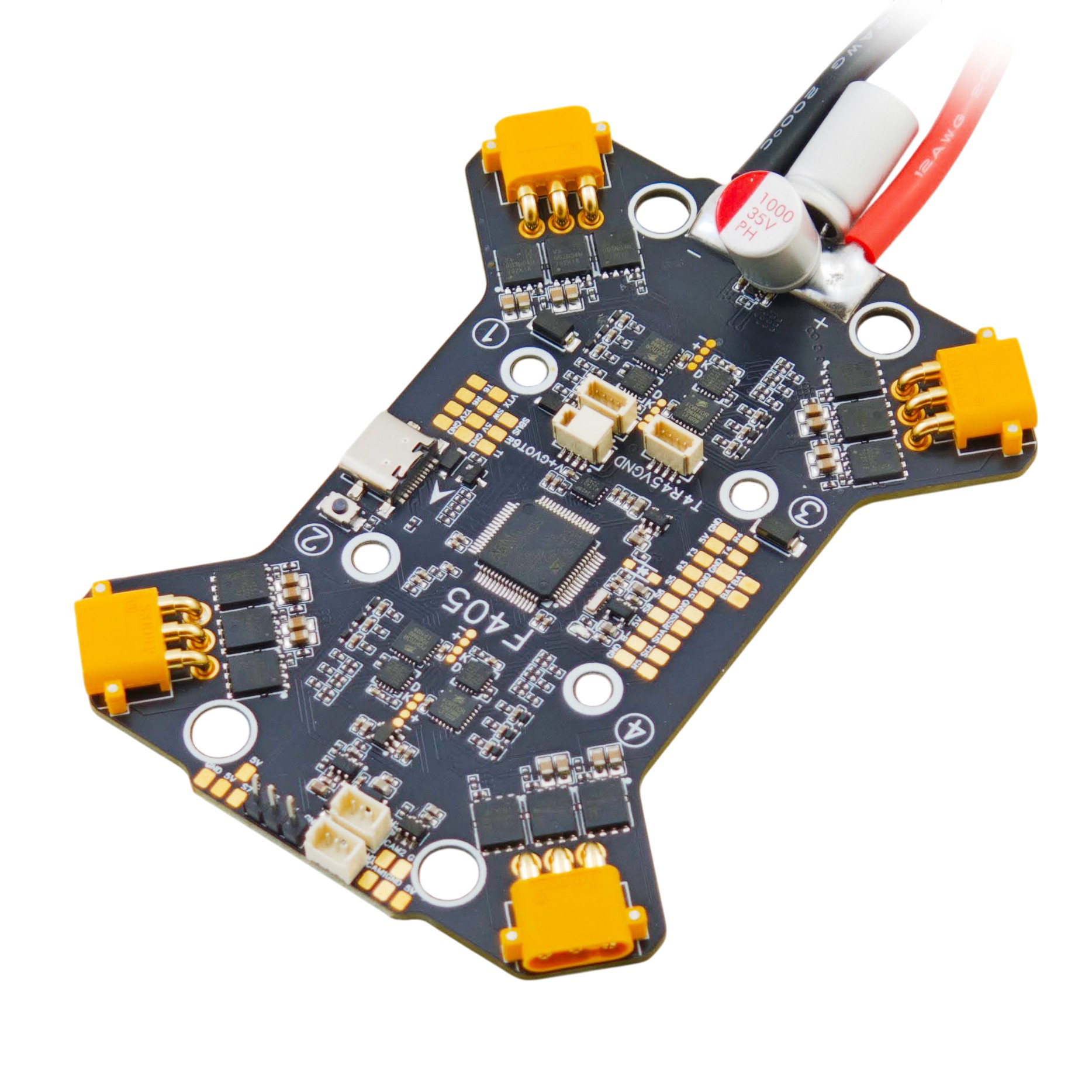

Pilotix F405 65A V1 AIO je deska kombinující řídicí jednotku a 65A regulátor, navržena hlavně pro velké 7-10" drony řady Pilotix PT V3 napájené 3-6S LiPo baterií. Nebo jiné velké rámy, které pojmou desku o rozměru 79 x 100 mm.

Základem řídicí jednotky je procesor STM32F405 v kombinaci s gyrem ICM42688-P. Pro připojení periferií má deska k dispozici 5 UARTů. Deska je dále vybavena barometrem pro měření výšky, I2C sběrnicí pro připojení kompasu, 16MB pamětí pro Blackbox a OSD čipem AT7456E pro analogové video. Deska podporuje současné připojení dvou kamer i dvou video vysílačů s možností mezi nimi přepínat. Pro napájení periferií slouží 5V/2,2A a 12V/2,2A BEC.

Regulátor používá firmware Bluejay, zvládne trvalý proud 4x 65A a disponuje senzorem proudu i ochrannou TVS diodou. K dispozici je celkem 8 výstupů pro motory. Na 4 výstupy jsou připojeny motory a zbylé 4 je možné využít například pro připojení servo motorů. Integrované konektory MR30 umožňují připojit motory bez nutnosti pájet, což výrazně usnadňuje stavbu dronu.

Deska má předinstalovaný napájecí kabel s konektorem XT60 o délce 140 mm a 2x elektrolytický kondenzátor 1000 uF / 35V.

Rozteč montážních děr je 30,5 x 30,5 mm a 85 x 30,5 mm, rozměr desky 79 x 100 mm a hmotnost s připájeným kabelem a konektorem je 73 g

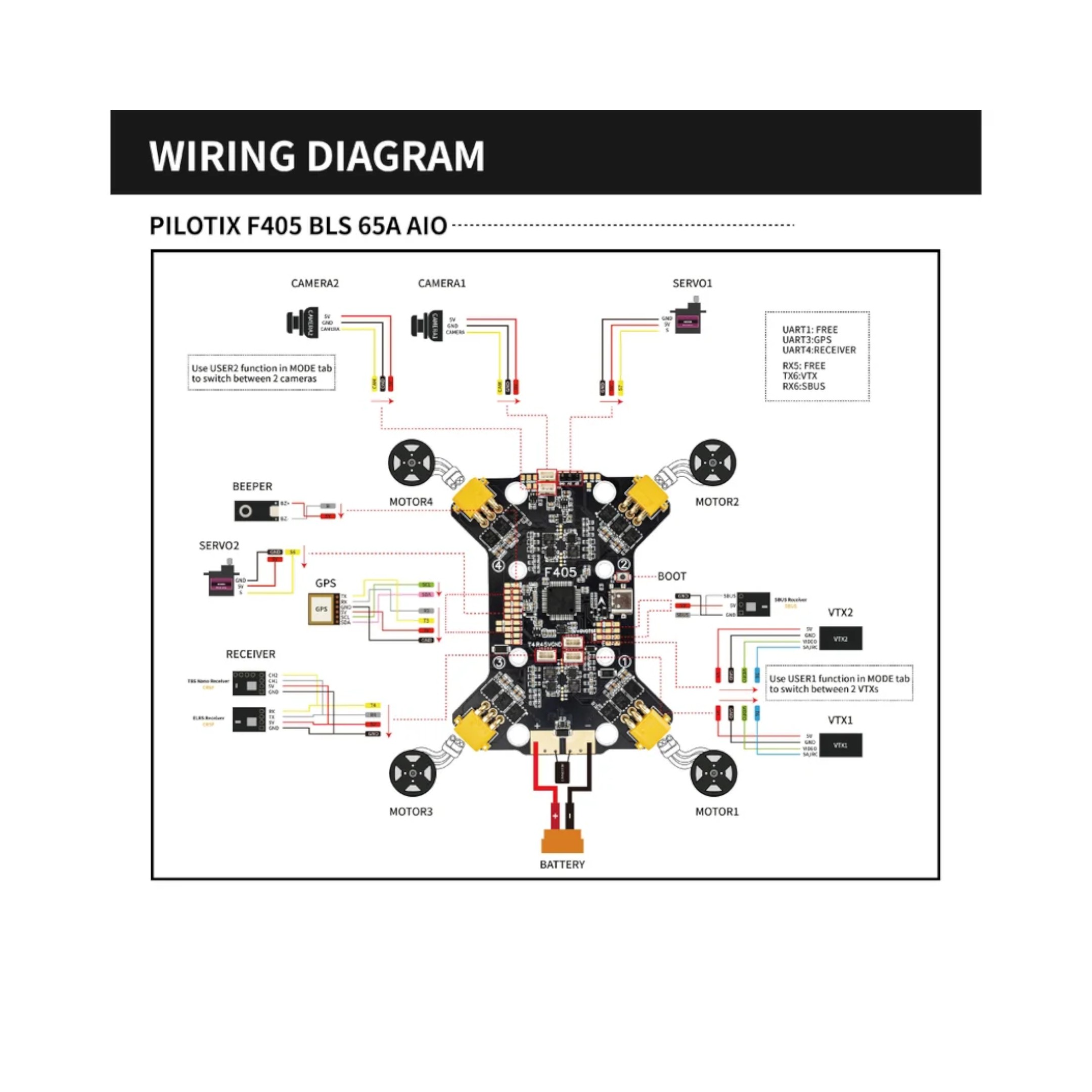

Schéma zapojení
