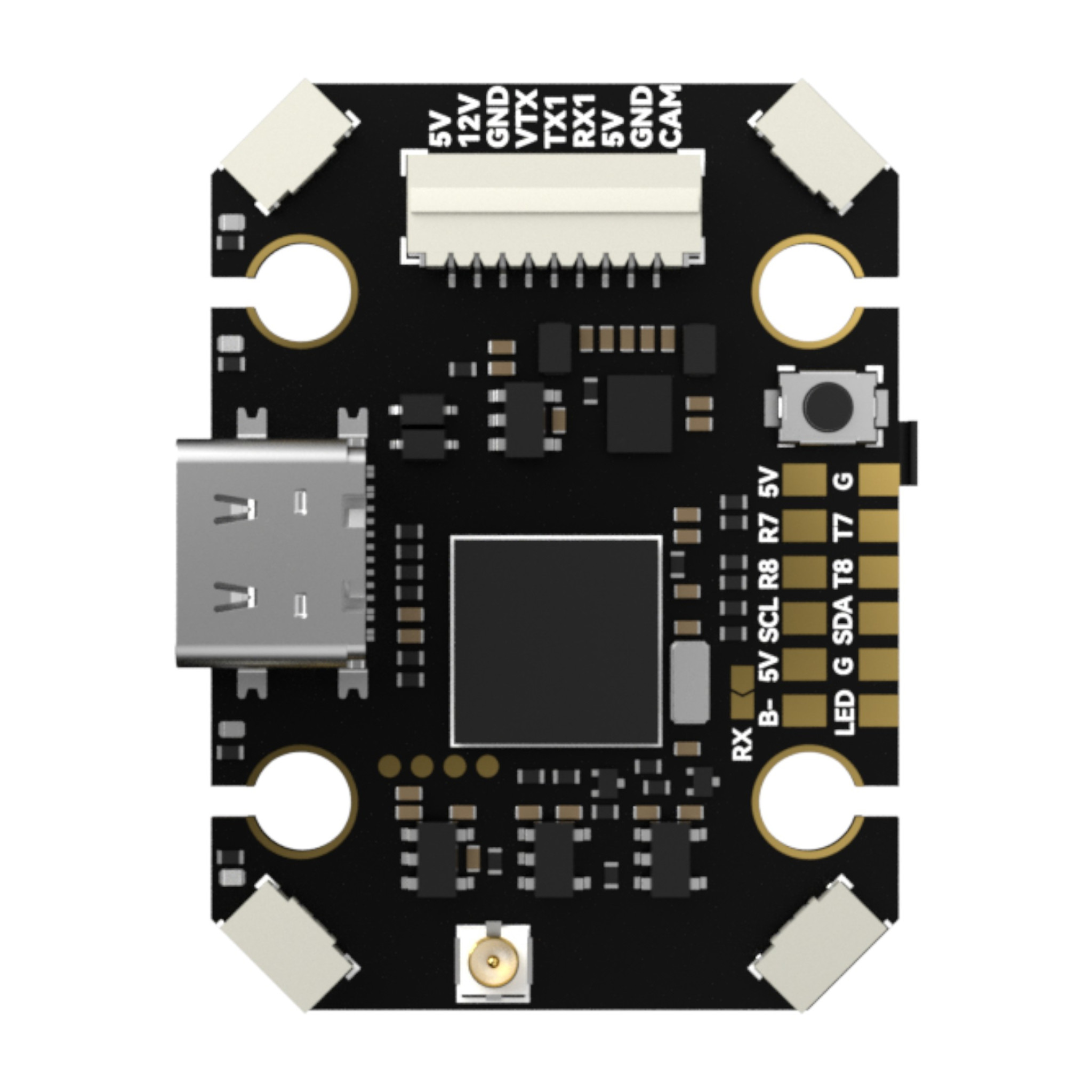

iFlight Borg Mini H7 s ELRS je kombinace řídicí jednotky s integrovaným ELRS přijímačem. Deska má montážní díry 20×20 mm a je tak vhodná pro 5" závodní a freestyle drony napájené 4–8S LiPo a LiHV bateriemi.
Deska je vybavena výkonným procesorem STM32H743. Dále disponuje gyrem ICM42688, barometrem pro měření výšky SPA06-003 a 32MB pamětí pro Blackbox. Na desce je 5 UARTů, I2C sběrnice pro připojení kompasu a integrovaný řadič pro LED pásky. Na každém rohu řídicí jednotky jsou konektory pro snadné připojení LED pásků bez složitého drátování. LED pásky jsou pak v paralelním zapojení. K dispozici je také 5V/2,5A a 12V/2A BEC. Velkou výhodou je ovladatelný 12V BEC, který slouží pro napájení video vysílače. Video vysílač je tedy možné přes řídicí jednotku vypnout a zabránit tím přehřívání při čekání na GPS satelity. Deska disponuje plnohodnotným integrovaným ELRS přijímačem na frekvenci 2.4GHz s výkonem telemetrie až 100mW. Anténa je připojena přes IPEX1 konektor.
Pro propojení FC s ESC slouží FPC kabel. Pro zachování kompatibility s FC a ESC jiných výrobců jsou na FC pájecí pady.
Klíčové vlastnosti
- Vstupní napětí: 4–8S (LiHV)
- MCU: STM32H743VIH6
- Gyro: ICM42688
- OSD: AT7456E
- Blackbox: 32 MB
- Barometr: SPA06-003
- I2C: Ano
- Počet UARTů: 5
- BEC: 5 V/2,5 A, 12 V/2 A
- Přijímač: ELRS 2.4GHz UART
- Anténní konektor: IPEX1 (u.FL)
- ELRS target: iFlight2.4GHz_2400_RX
- Montážní díry: 20×20 mm M4 (M3 se softmountem)
- Rozměr FC: 36x27 mm
- Hmotnost FC: 6,7 g
Obsah balení
- 1x Řídicí jednotka s přijímačem
- 1x Sada kabelů
- 1x Sada softmountů
- 1x ELRS 2.4GHz anténa
