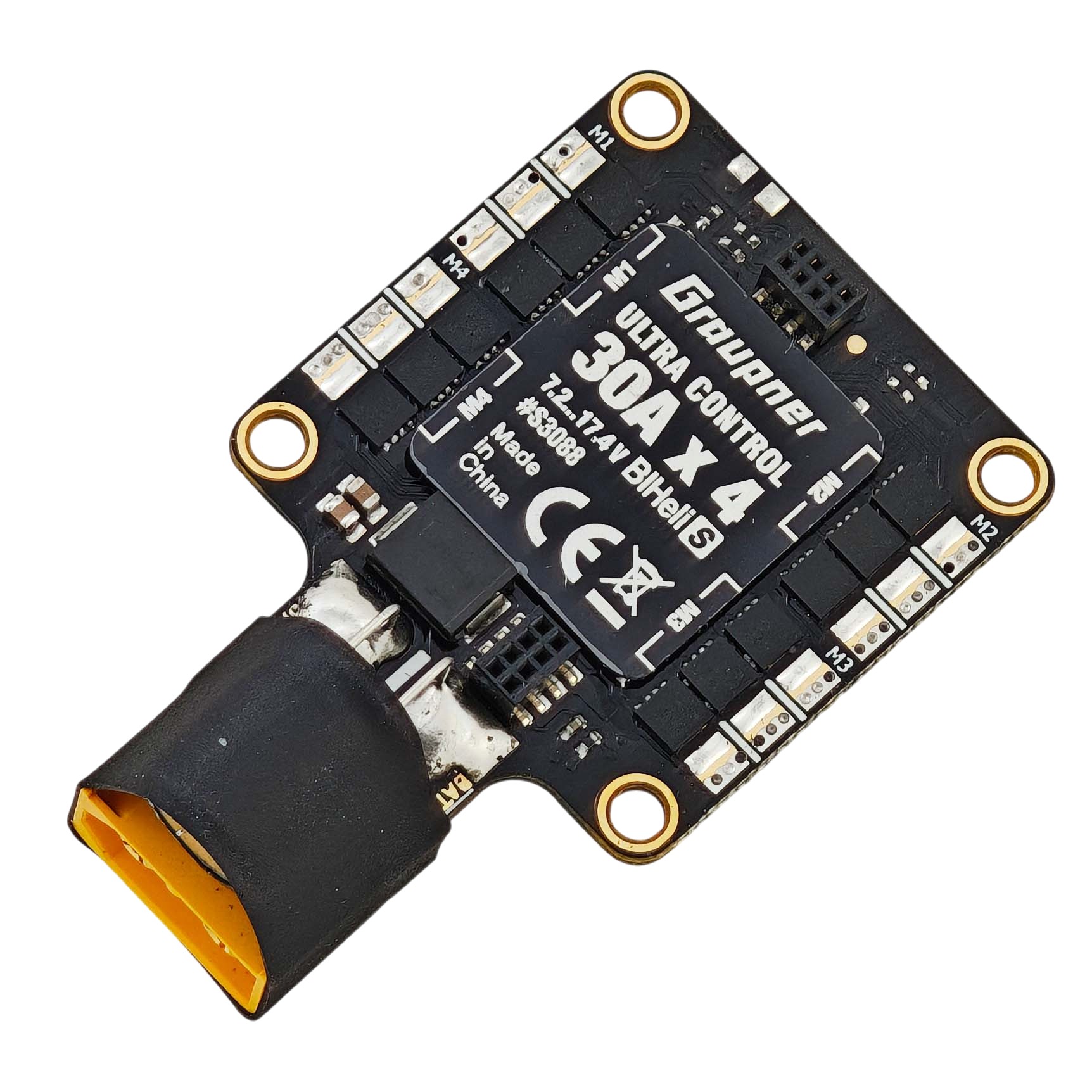

Graupner Ultra Control 4v1 30A je starší 4v1 regulátor, který zaujme především svou cenou. Regulátor podporuje napájení 2-4S LiPo baterií a proud až 30A. Je tak vhodný především pro menší 3-4" drony. Montážní rozteč je 30,5x30,5mm. Regulátor není vybaven klasickým konektorem a k řídicí jednotce je třeba připojit přes pájecí pady na spodní straně, kde jsou pady pro senzor proudu, zem a 4 signály pro motory. Napětí pro napájení řídicí jednotky je potřeba připojit k XT60 konektoru.
Baterie se připojuje přes zapájený konektor XT60. Regulátor používá open source firmware BLHeli_S na 50MHz procesorech Silabs. Rozpoznává vstupní protokoly PWM (PPM), OneShot, Multishot i DShot.
Klíčové vlastnosti
- Vstupní napětí: 2-4S LiPo (7,4-14,8V)
- MCU: Silabs 50MHz
- Firmware: BLHeli_S
- Trvalý proud: 4x 30A
- Vstupní protokol: PWM (PPM), OneShot, Multishot, DShot
- Senzor proudu: Ano
- Ochranná dioda: Ano (supresorová dioda)
- BEC: Ne
- MOSFETy: DFN 3,3x3,3mm
- PWM frekvence: 24kHz
- Přívodní konektor: XT60
- Motorový konektor: pájecí pady
- Montážní díry: 30,5x30,5mm
- Velikost: 35x35x8mm
Uživatelské manuály
Obsah balení
- 1x Regulátor
