GEPRC O4 Series Step-Down BEC je miniaturní napěťový měnič vhodný pro napájení digitálních video vysílačů DJI O4 Air Unit a O4 Air Unit Pro. Ze vstupu 3-6S (10,5-25,2V) vyrábí stabilizované napětí 9V nebo 5V.

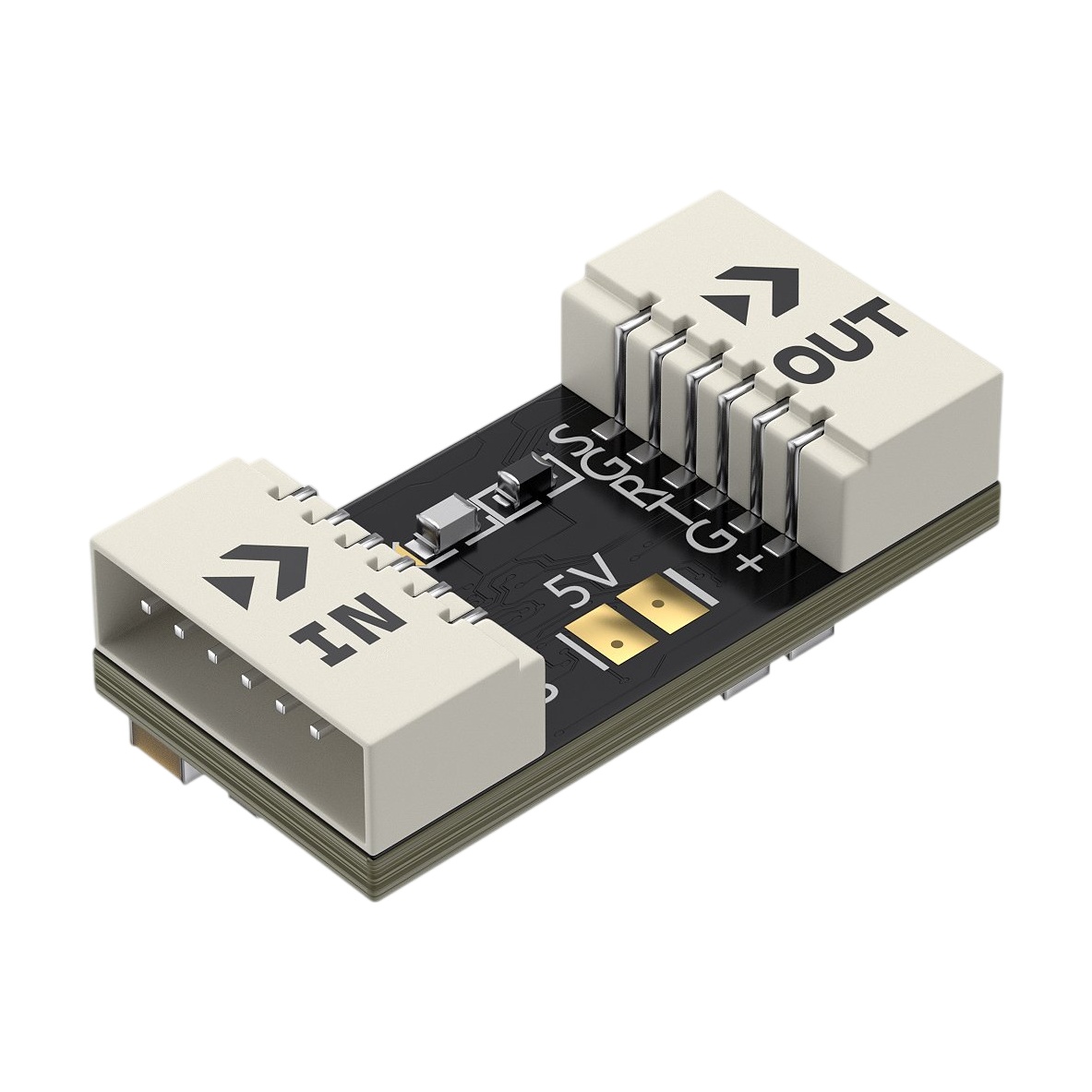

BEC se zapojuje mezi řídicí jednotku a video vysílač pomocí 6pinových konektorů s jasně označeným vstupem (IN) a výstupem (OUT), takže nehrozí záměna stran. Signály UART (TX/RX) a SBUS procházejí deskou beze změny. Výchozí výstup je 9V, propojením padu 5V na spodní straně se výstup přepne na 5V. Pady G a 5V lze využít také pro napájení LED pásků.
Na desce je pad EN pro elektronické zapínání a vypínání výstupu. Připojí se na volný pad řídicí jednotky, v Betaflightu se mu přiřadí funkce PINIO a napájení video vysílače se pak ovládá přepínačem na vysílačce. Deska měří 17x8,3mm a váží 1g, takže se vejde i do malých staveb.
Důležité upozornění: Vstupní napětí nesmí překročit 25,2V, jinak dojde ke zničení modulu. BEC napětí pouze snižuje, nezvyšuje.
Klíčové vlastnosti
- Vstupní napětí: 3-6S (10,5-25,2V)
- Výstupní napětí: 9V / 5V (volitelné propojením padu, výchozí 9V)
- Konektory: 6pin IN / 6pin OUT (+, GND, TX, RX, GND, SBUS)
- Dálkové zapínání/vypínání výstupu přes řídicí jednotku (EN pad, PINIO)
- Kompatibilita: DJI O4 Air Unit, O4 Air Unit Pro
- Rozměry: 17x8,3mm
- Hmotnost: 1g
Obsah balení
- 1x BEC
- 1x Kabel 6pin (6 vodičů)
- 1x Kabel 6pin (4 vodiče)
- 1x Smršťovací bužírka
