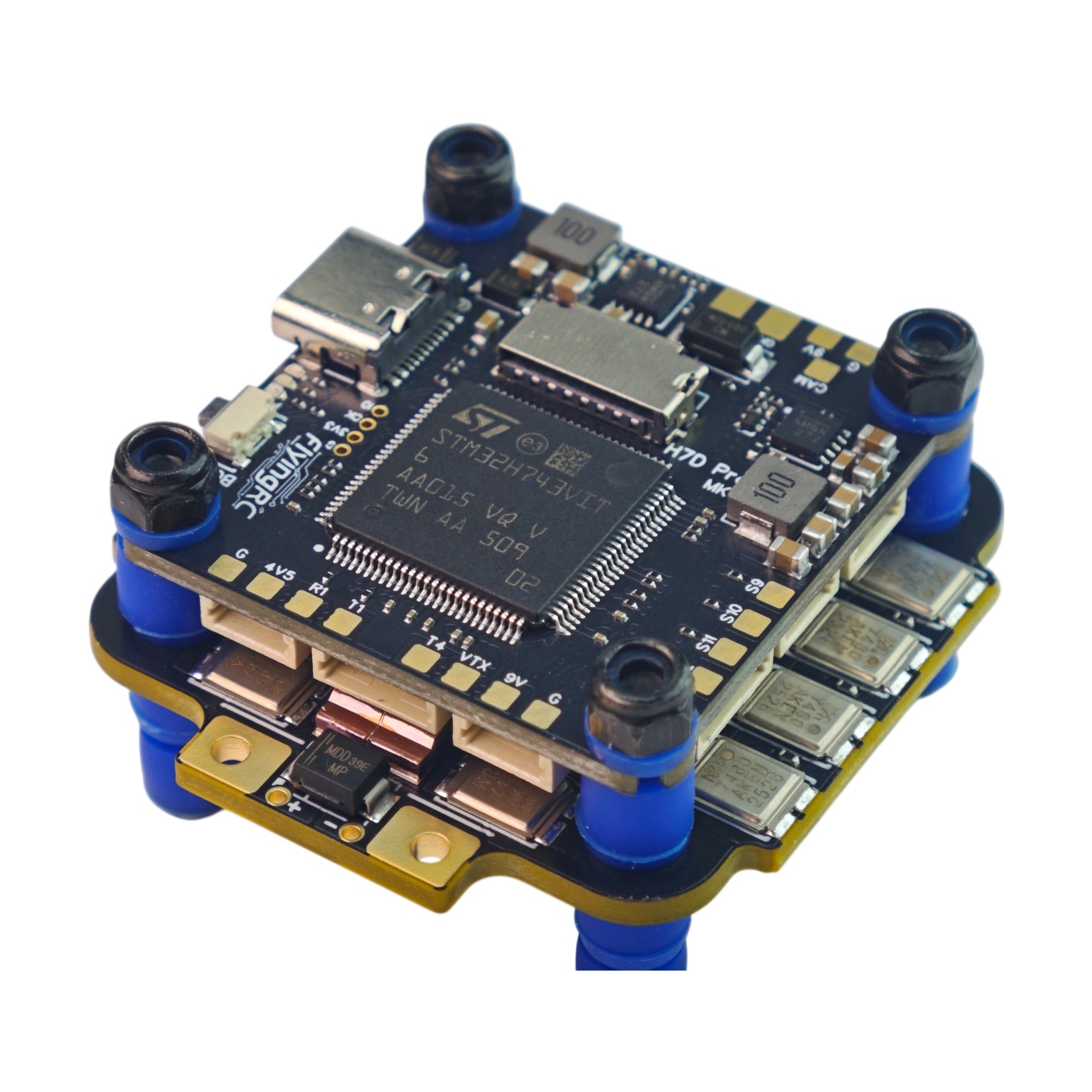

FlyingRC Flagship Stack H7D Pro + 75A AM32

FlyingRC Flagship Stack H7D Pro + 75A ESC je kombinace řídicí jednotky a 4v1 regulátoru vhodná pro 4-12" drony napájené 3-6S LiPo bateriemi. Sestava míří na těžší freestyle a long-range stavby, kde je potřeba výkonný procesor a vysoká proudová rezerva.

Základem řídicí jednotky je procesor STM32H743VIT6 taktovaný na 480MHz s 2MB paměti Flash a 1MB RAM v kombinaci s dvojicí gyroskopů ICM-42688-P. Dvojice gyroskopů zpřesňuje měření a zlepšuje stabilitu, což je znát především u firmwaru ArduPilot. Pro měření výšky slouží barometr DPS310. Deska je vybavena I2C a CAN sběrnicí pro připojení dalších senzorů. Analogové video zpracovává OSD čip AT7465E. Pro digitální video vysílače je připraven 6pinový konektor a v balení je i kabel pro DJI. Blackbox se zapisuje na microSD kartu v integrovaném slotu, takže kapacita záznamu není omezena pamětí desky. K dispozici je 7 UARTů a 13 PWM výstupů — dvanáct pro motory a serva a jeden pro WS2812 LED pásek. Dvanáct motorových výstupů umožňuje připojit dva 4v1 regulátory a postavit osmimotorovou konfiguraci X8. Napájení periferií zajišťují BEC 5V/3A a 9V/3A, přičemž 9V větev pro video vysílač lze zapínat a vypínat přes PINIO1 (User1 v Betaflightu) — video vysílač se tak nepřehřívá při nastavování na stole. Přijímač s protokolem SBUS lze připojit na kterýkoli RX pad, protože procesor H7 má invertor přímo v sobě.

Deska podporuje firmware Betaflight, iNav i ArduPilot a z výroby přichází s Betaflightem. Firmware target je FLRC H7D. Firmware kompiluje FlyingRC sám a není součástí veřejného seznamu Betaflightu, stahuje se ze stránek výrobce. Firmware PX4 podporovaný není.

Regulátor zvládne trvalý proud 75A na kanál. ESC je osazený pozlacenými MOSFETy Infineon IRF7480 s odporem v sepnutém stavu pouhých 0,95mΩ, jejichž kovové pouzdro je v přímém kontaktu s čipem, díky čemuž se dobře odvádí teplo. Plošný spoj má 10 vrstev s 2oz mědí a čtyři povrchově pájené pozlacené měděné pásky, které pomáhají vést proud a snižují odpor i vznikající teplo. O řízení se stará 32bitový procesor QF32F4AK8U7 na 120MHz s integrovaným budičem ID6288. Regulátor používá firmware AM32, podporuje DShot150/300/600, OneShot i PWM a zvládá sinusový rozběh s vysokým kroutícím momentem v nízkých otáčkách. Obsahuje senzor proudu se scale 100. K regulátoru je nutné připájet přiložený kondenzátor 680uF/35V a napájecí kabel s konektorem XT60.

Obě desky mají montážní rozteč 30,5x30,5mm s montážním otvorem M4 (M3 se softmountem). Propojují se 8 pin kabelem SH1.0.

FlyingRC je značka elektroniky pro drony a robotiku, jejíž vývojový tým sídlí v Singapuru.
