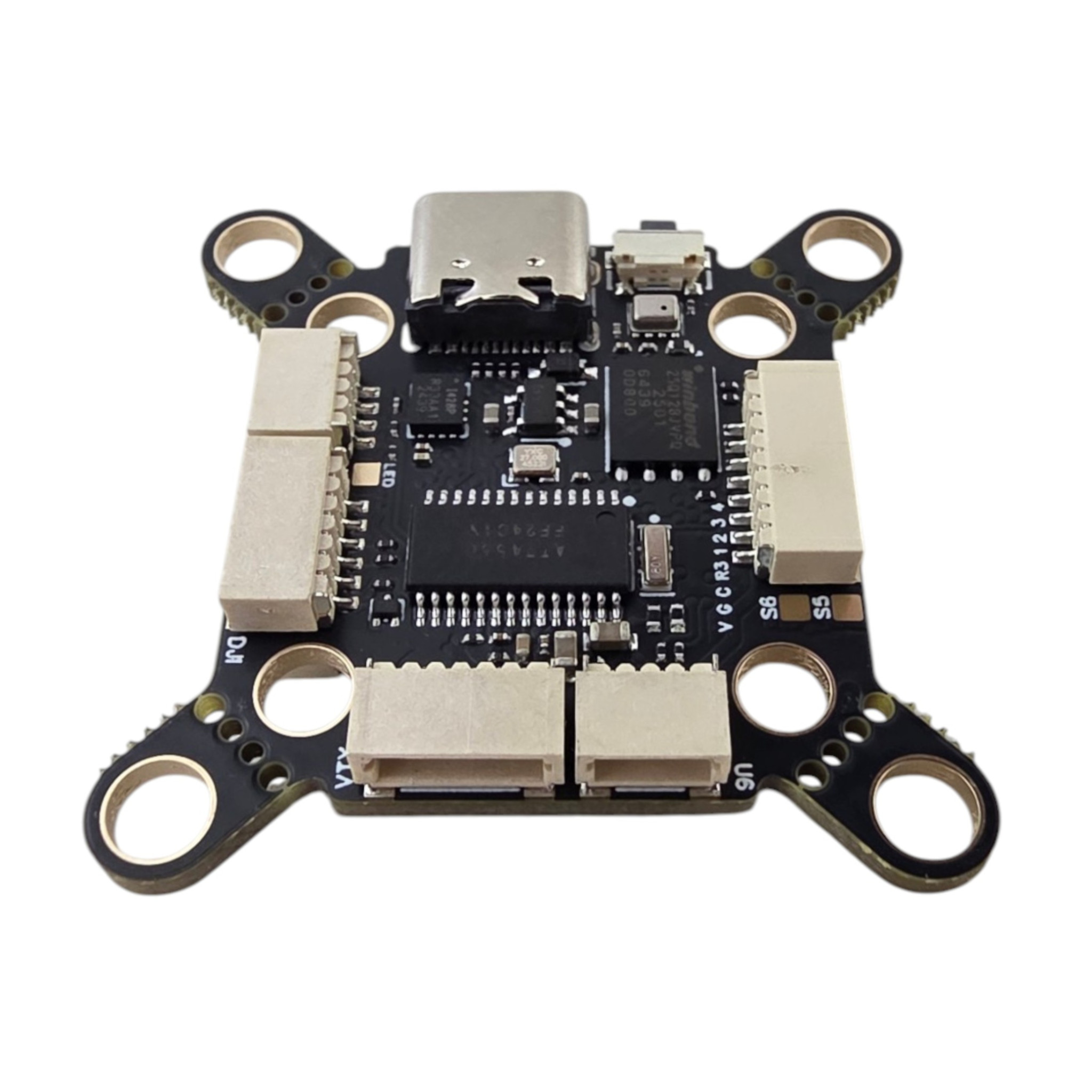

FlyingRC F405 je cenově dostupná řídicí jednotka vhodná pro 2-6" drony napájené 3-6S LiPo bateriemi. FC je vybaveno konektory pro připojení všech periferií, pájecí plošky nejsou dostupné.
Základem řídicí jednotky je procesor STM32F405RGT6 taktovaný na 168 MHz s 1 MB paměti Flash a 192 KB RAM v kombinaci s gyroskopem ICM-42688-P. Pro měření výšky slouží barometr DPS310. Analogové video zpracovává OSD čip AT7465E, pro digitální video vysílače je připraven 6pinový konektor. Pro Blackbox slouží 16MB flash paměť. K dispozici je 6 UARTů, přičemž u UART3 je vyvedený pouze RX pin. Dále je k dispozici I2C sběrnice pro připojení kompasu a 5 PWM výstupů - čtyři motorové a jeden pro WS2812 LED pásek.
Napájení periferií zajišťuje dvojice měničů MP9943 - BEC 5V/3A a BEC 9V/2A pro video vysílač a kameru. 9V větev lze zapínat a vypínat přes PINIO1 (User1 v Betaflightu), video vysílač se tak nepřehřívá při nastavování na stole.
Deska podporuje firmware Betaflight, iNav i ArduPilot a z výroby přichází s Betaflightem. Pro Betaflight, iNav a ArduPilot se používá target Matek F405-TE.
Řídicí jednotka má montážní rozteč 30,5x30,5 mm M4 (M3 se softmountem) i 20x20 mm M4 (M3 se softmountem). Deska se s ESC propojuje 8pinovým kabelem SH1.0.
FlyingRC je značka elektroniky pro drony a robotiku, jejíž vývojový tým sídlí v Singapuru.
Klíčové vlastnosti
- Vstupní napětí: 3-6S LiPo
- MCU: STM32F405RGT6 (168 MHz, 1 MB Flash, 192 KB RAM)
- Gyro: ICM-42688-P
- Barometr: DPS310
- OSD: AT7465E (analogové)
- Blackbox: 16 MB Flash
- Počet UARTů: 6 (UART3 pouze RX)
- Počet PWM výstupů: 5 (4 motorové + 1 LED)
- I2C: 1x
- CAN: Ne
- BEC: 5V/3A, 9V/2A (9V spínatelný pro VTX)
- Firmware: Betaflight (z výroby), iNav, ArduPilot
- Firmware target: Matek F405-TE (ArduPilot, iNav, Betaflight)
- Montážní díry FC: 30,5x30,5 mm M4 (M3 se softmountem), 20x20 mm M4 (M3 se softmountem)
- Velikost FC: 36,6x36,6x8,0 mm
- Hmotnost FC: 6,3 g
Uživatelské manuály
Obsah balení
- 1x Řídicí jednotka
- 1x Sada kabelů
- 1x Sada softmountů
- 1x Sada příslušenství
