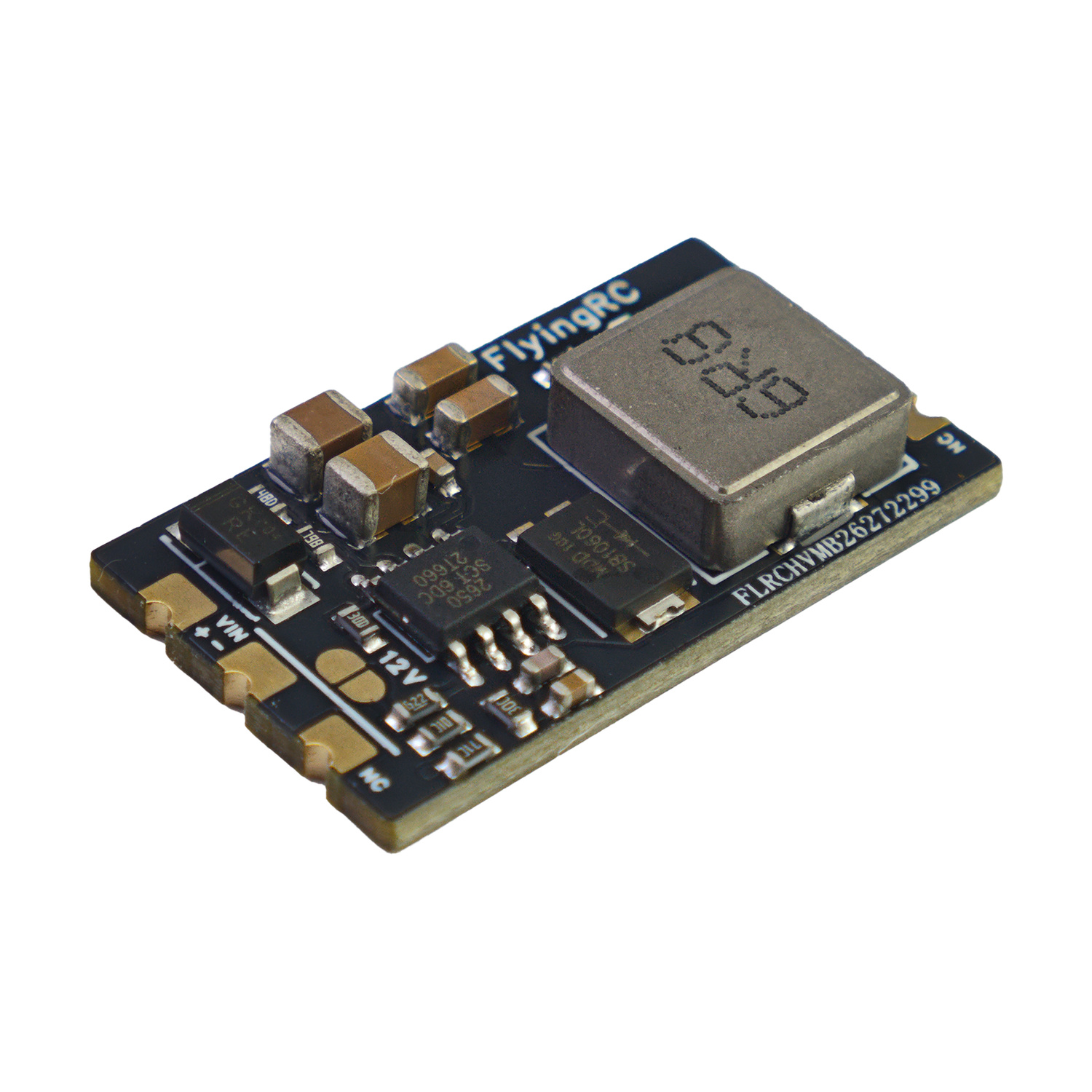

FlyingRC BEC 2-12S 5A step-down

FlyingRC BEC 2-12S 5A step-down je kompaktní snižující napěťový měnič pro napájení serv, přijímačů, kamer, video vysílačů a další palubní elektroniky přímo z hlavní baterie. Vstupní napětí 6-60V odpovídá 2-12S LiPo, takže se hodí i do velkých modelů letadel a vysokonapěťových staveb. Vstup musí být vždy alespoň o 0,8V vyšší než nastavený výstup.

Výstupní napětí se volí propojkou z pájecího padu označeného 12V. Rozpojený pad znamená výchozích 5V, po jeho propojení cínem dává měnič 12V. Doporučujeme zvolit výstupní napětí dřív, než se k měniči připojí citlivá elektronika.

Trvalý proud závisí na vstupním napětí. Při napájení ze 6S dodá měnič trvale 5A na 5V a 4A na 12V, při napájení z 12S trvale 3,5A na 5V a 3A na 12V. Deska je čtyřvrstvá, tlustá 1,60mm, s povrchovou úpravou immersion gold 1µm. Rozměry 30,01x17,82x5,52mm a hmotnost 5,4g dovolují uložit modul i do stísněných staveb.

Vstupní vodiče (VIN) se pájí k baterii, výstupní (VO) k napájené zátěži. Součástí balení je elektrolytický kondenzátor 220µF 35V, který se pájí na výstupní stranu měniče. Kladný pól kondenzátoru je delší nožička.

Důležité upozornění: Kondenzátor je dimenzovaný na 35V a patří výhradně na výstup (VO). Na vstup s napětím až 12S ho připojit nelze. Zároveň je nutné dodržet správnou polaritu – při přepólování dojde k jeho zničení.
