DJI O4 Wide

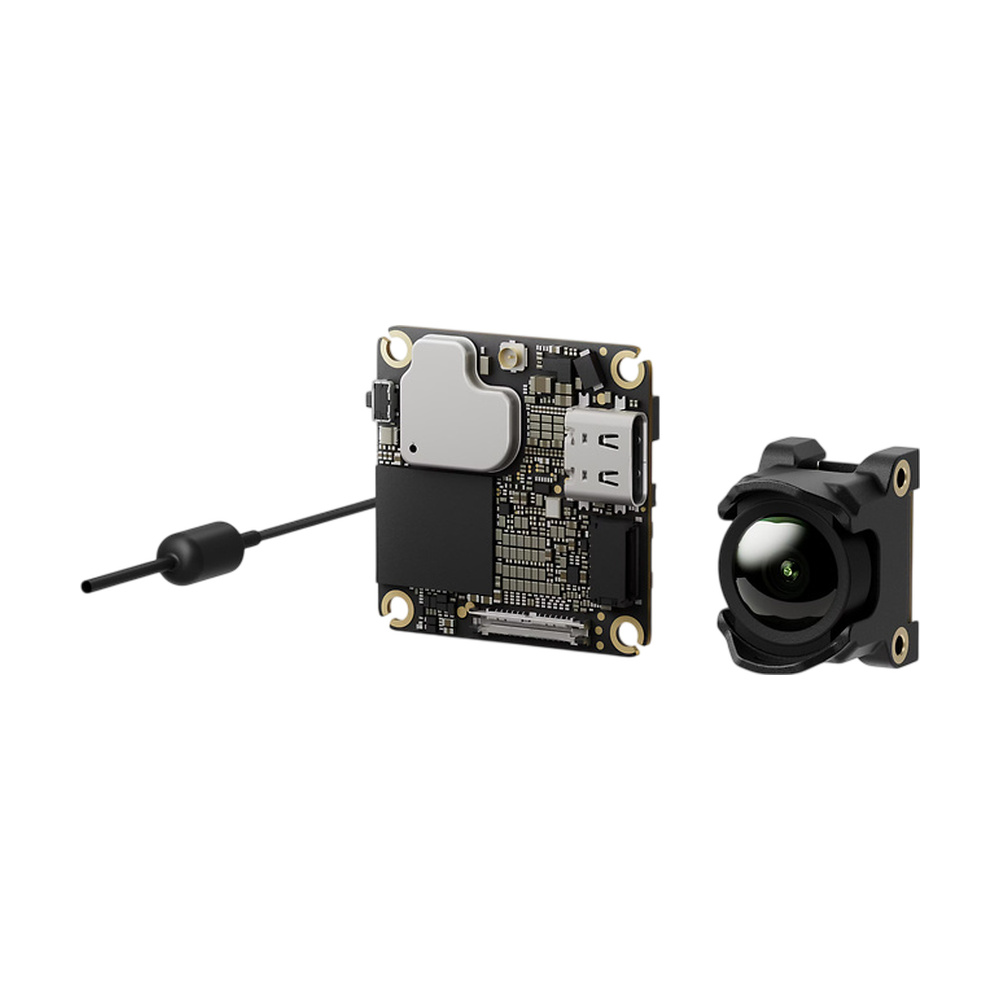

DJI O4 Wide Air Unit je kombinace kamery, video vysílače a antény pro digitální systém DJI O4, vhodná pro menší FPV drony do velikosti 3". Oproti základní jednotce DJI O4 Air Unit má kamera širokoúhlý objektiv se zorným polem FOV 159° (základní O4 má 117,6°), díky kterému je v obraze vidět výrazně více z okolí dronu. Zbytek jednotky zůstal stejný jako u O4 Air Unit – stejný vysílací modul, senzor i vlastnosti přenosu. Jedná se o originální jednotku DJI, nikoli o dodatečně upravenou verzi.

DJI O4 je špičkový digitální přenos videa pro FPV drony. Sada se skládá z kamery, vysílacího modulu a jedné antény. Obraz se přenáší v rozlišení 1080p při až 100fps s kompresí H.265 a datovým tokem až 60Mbps. Nejnižší latence je 20ms s brýlemi DJI Goggles 3 v režimu Racemode. Pro závodní piloty je k dispozici Racemode s nízkou latencí a až 8 kanály pro současný let několika dronů. Přenos podporuje Canvas mode pro klasické OSD z řídicí jednotky s Betaflight 4.3.0 a novějším.

Kamera má senzor 1/2" CMOS a natáčí přímo na dronu až ve 4K při 60fps (v poměru stran 4:3 i 16:9) nebo v 1080p až při 120fps s datovým tokem až 100Mbps. Video se ukládá do vnitřní 23GB paměti, slot pro microSD kartu jednotka nemá. Objektiv má clonu f/2,8, ekvivalent ohniska 16mm a ostří od 1m do nekonečna. Stabilizace obrazu je možná okamžitě pomocí DJI RockSteady nebo později pomocí Gyroflow. Plné zorné pole 159° je ale k dispozici jen při záznamu v poměru stran 4:3, s režimem FOV „Wide“ a vypnutou elektronickou stabilizací. Se zapnutým RockSteady kamera natáčí pouze v režimu „Standard“ s užším záběrem, proto pro široký záběr doporučujeme natáčet bez stabilizace a obraz stabilizovat až v Gyroflow. Barevný profil D-Log M jednotka nepodporuje.

Vysílací modul má rozměry 30x30x6mm a montážní díry M2 s roztečí 25,5x25,5mm, výrobce doporučuje uchycení přes softmounty. Kamera má rozměry 20,5x14x20,5mm a je tedy větší než kamera základní O4. Kamera i vysílač jsou propojeny 50mm koaxiálním kabelem, s řídicí jednotkou se vysílač propojí 50mm kabelem 3v1. Celá jednotka s kamerou váží 13,3g, samotný vysílač 5,1g. Vysílač se napájí napětím 3,7-13,2V (1-3S). Při napájení z BEC je potřeba BEC s výkonem alespoň 10W (např. 5V/2A), při napájení 1S baterií je třeba držet krátké kabely, aby napětí na vstupu vysílače nekleslo pod 3,7V.

Vysílač se rychle zahřívá, proto je potřeba ho při nastavování na stole nebo čekání na GPS satelity před letem chladit. Před prvním použitím je nutné jednotku aktivovat v programu DJI Assistant 2 (FPV Series), jinak je vysílací výkon omezen na 20mW. Nezapínejte video vysílač bez připojené antény.

DJI O4 Wide Air Unit je určena pro použití s DJI Goggles 3 nebo DJI Goggles N3 a DJI Controller 3.

Jednotku lze použít také s DJI Goggles 2 nebo DJI Integra a DJI Controller 2. V takovém případě však není dostupný Racemode a maximální bitrate je omezen na 50 Mbps. Pro použití s ovladačem DJI je nutné mít v řídicí jednotce nastavený protokol SBUS.
