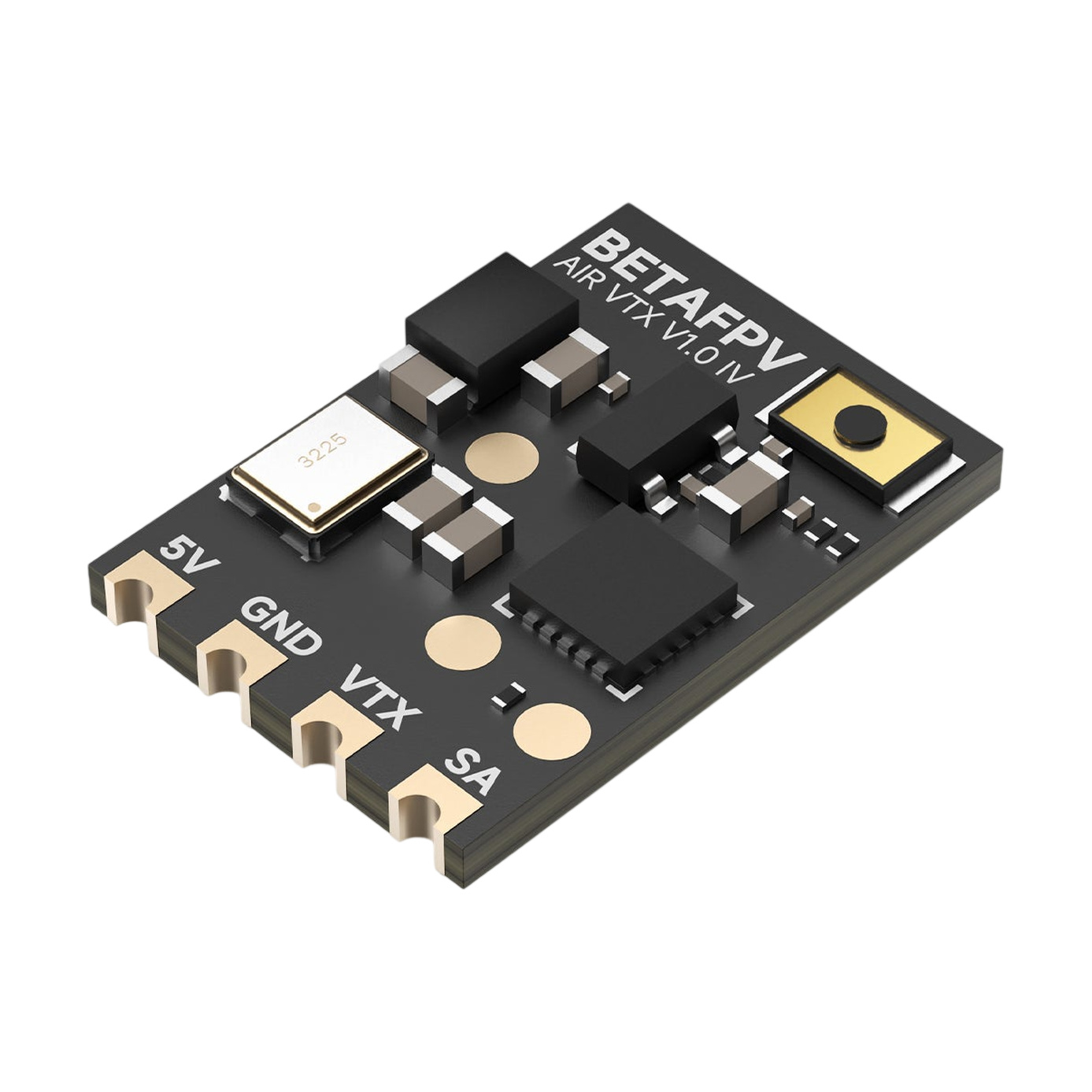

BetaFPV Air VTX 25mW

BetaFPV Air VTX je miniaturní analogový video vysílač s výkonem 25mW vhodný pro závodní whoopy a další lehké mikro drony. Váží pouhých 0,6g (bez antény) a deska měří jen 14x10,5mm, díky čemuž se vejde i do nejmenších staveb, kde rozhoduje každá desetina gramu.

Výkon 25mW je určen pro létání na krátkou vzdálenost, typicky na závodech a v hale. Video vysílač podporuje také PIT mód, který slouží k vysílání na minimálním výkonu — hodí se při zapínání dronu u startu závodu, aby vysílač nerušil ostatní piloty ve vzduchu. Pracuje v pásmu 5,8GHz na 48 kanálech v šesti pásmech (A, B, E, F, R, L) včetně Raceband (5658-5917MHz) a přenáší obraz ve standardu PAL i NTSC. Vysílač je postaven na čipu RTC6705 s frekvenční syntézou PLL pro stabilní frekvenci.

Pásmo, kanál i výkon se pohodlně nastavují přes řídicí jednotku protokolem SmartAudio 2.0 — v Betaflightu se na příslušném UARTu nastaví periferie VTX (TBS SmartAudio) a v OSD menu (páka Pitch nahoru, Yaw doleva) se vysílač ovládá v sekci FEATURES > VTX SA. Výkon lze měnit pouze přes SmartAudio. Pásmo a kanál lze přepnout i tlačítkem BOOT přímo na desce, aktuální stav indikuje modrá (pásmo) a zelená (kanál) LED. Pokud se 15 sekund po zapnutí s tlačítkem nemanipuluje, nastavení se uzamkne a chrání tak před nechtěnou změnou. Odemkne se podržením tlačítka po dobu 5-10 sekund.

Video vysílač se napájí 5V z BECu řídicí jednotky a při výkonu 25mW odebírá 150mA. K řídicí jednotce se připojuje přes čtyři pájecí pady (5V, GND, VTX, SA), video vysílač nemá montážní díry. Anténa se připojuje přes konektor u.FL (IPEX). V balení je propojovací kabel, měděná drátová anténa, prutová anténa a smršťovací bužírka. Výrobce ho doporučuje kombinovat s řídicí jednotkou BetaFPV Matrix 1S 4IN1, která má pady pro externí analogový video vysílač a integrované OSD.

Upozornění: Nezapínejte video vysílač bez připojené antény.

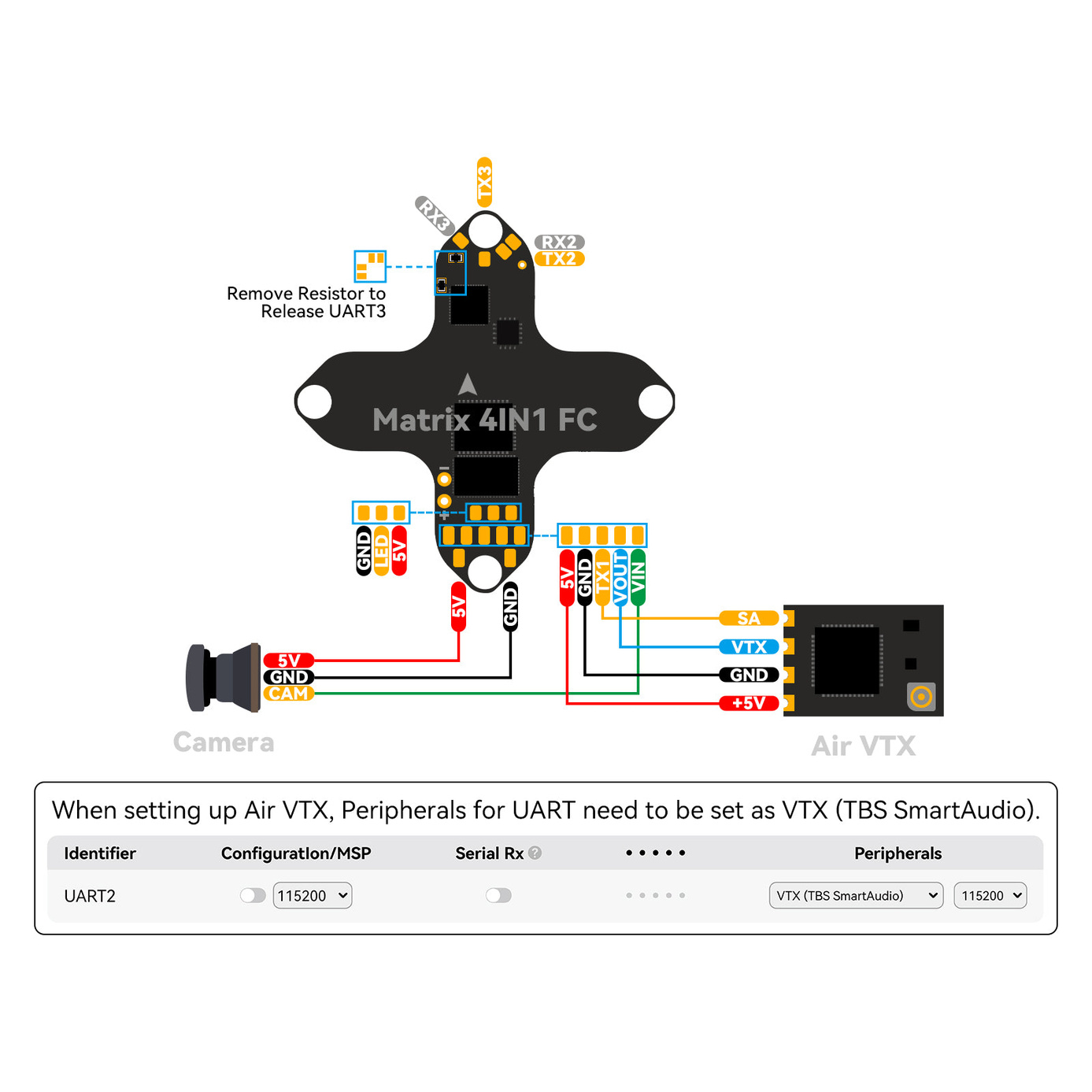

Schéma zapojení

VTX table
