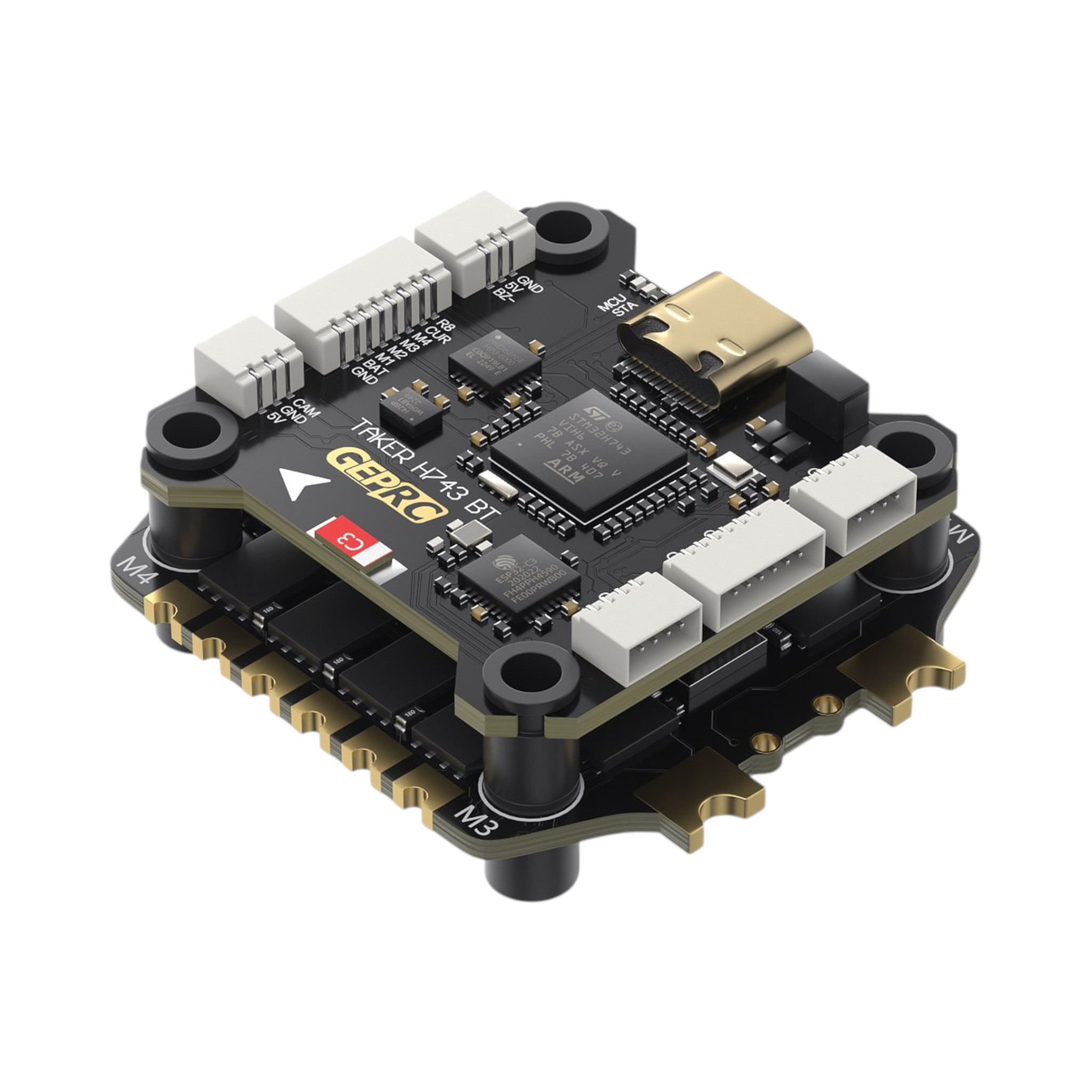

GEPRC Taker H743 + 65A je kombinace výkonné řídicí jednotky a regulátoru, vhodná pro 5–7" freestyle a 7-10" long-range drony napájené z 3–6S baterie. Stack podporuje firmware Betaflight, iNav i Ardupilot.
Řídicí jednotka je postavena na procesoru STM32H743 a kombinuje dvě gyra — MPU6000 a ICM42688-P. Disponuje velkou integrovanou 512MB pamětí pro blackbox a integrovaným barometrem pro měření výšky. Řídicí jednotka obsahuje konektory pro snadné připojení i pájecí pady. Pro napájení periferií jsou k dispozici 5V/3A BEC i 12V/2,5A BEC. Součástí řídicí jednotky je také LC filtr pro vyhlazení napájecího napětí. Deska má 7 UARTů, I2C sběrnici pro připojení kompasu a 8 PWM výstupů pro použití v oktokoptéře nebo pro řízení serv. Přístupné jsou také pájecí pady pro připojení externího USB konektoru.
Regulátor zvládne proud až 65A. Díky 32bitovému firmwaru podporuje protokol bidirectional Dshot a telemetrii. Součástí regulátoru je senzor proudu.
Klíčové vlastnosti
- Vstupní napětí: 3–6S LiPo
- MCU: STM32H743
- Gyro: MPU6000 + ICM42688-P (dual gyro)
- Počet výstupů pro motory: 8
- Barometr: integrovaný
- Paměť pro blackbox: 512MB
- BEC: 5V/3A + 12V/2,5A
- Kompatibilní firmware: Betaflight, iNav, Ardupilot
- ESC: 32bit, 65A
- Senzor proudu: ano
- Montážní díry: 30,5 × 30,5 mm
- Hmotnost FC: 8,4 g
- Hmotnost ESC: 15,8 g
Uživatelské manuály
Obsah balení
- 1x TAKER H743 BT řídicí jednotka
- 1x TAKER H65_8S_32Bit 65A 4IN1 regulátor
- 1x elektrolytický kondenzátor 50V 1000μF
- 1x DJI propojovací kabel SH1.0 6pin, 100mm
- 1x propojovací kabel FC SH1.0 8pin, 30mm
- 1x silikonový kabel pro přijímač SH1.0 4pin, 150mm
- 1x kabel pro kameru SH1.0-SH1.25 3pin, 60mm
- 1x kabel pro VTX SH1.0 4pin-6pin, 100mm
- 1x napájecí kabel XT60 12AWG, 110mm
- 4x šroub M3×30mm
- 4x šroub M3×25mm
- 8x nylonová matice M3
- 12x silikonová tlumicí podložka M3
